MAX3160EAP +3.0V至+5.5V、1μA、RS-232/RS-485/RS-422多協議收發器
-
收發器
-

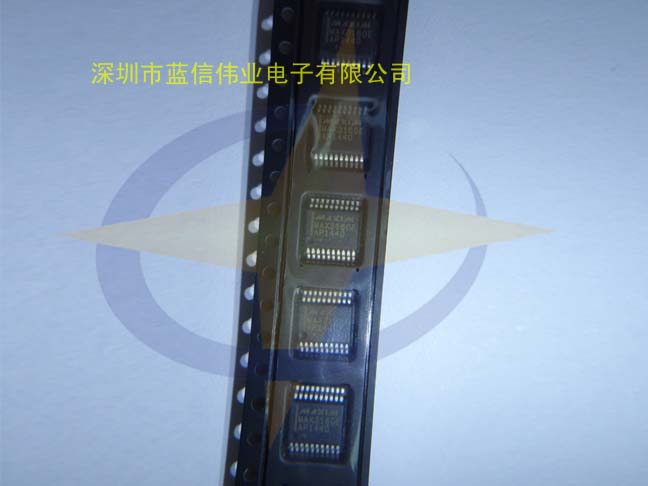

■產品名稱：MAX3160EAP
■功能名稱：+3.0V至+5.5V、1µA、RS-232/RS-485/RS-422多協議收發器
■概要:
MAX3160/MAX3161/MAX3162是可編程RS-232/RS-485/422多協議收發器。MAX3160/MAX3161 引腳可編程為 2TX/2RX RS-232 接口或單個 RS-485/422 收發器。MAX3162 同時配置為 2TX/2RX RS-232 接口和單個 RS-485/422 收發器。
所有器件都包含一個專有的低壓差發送器輸出級和一個板載雙電荷泵，以在 +3V 至 +5.5V 電源下實現符合 RS-232 和 RS-485/422 的性能。這些器件還具有用于 RS-232 和 RS-485/422 模式的引腳可選發送器壓擺率。轉換速率限制可最大限度地減少 EMI 并減少由不正確端接電纜引起的反射，從而實現高達 250kbps 的無差錯數據傳輸。禁用轉換速率限制允許這些設備在 RS-485/422 模式下以高達 10Mbps 的數據速率傳輸，在 RS-232 模式下以高達 1Mbps 的數據速率傳輸。
MAX3160/MAX3162 提供有利于電路板布局的流通引腳排列。MAX3160/MAX3161/MAX3162采用微型SSOP封裝，工作溫度范圍為-40°C至+85°C。
■特征：
●RS-232 和 RS-422/485 操作在一個封裝中的靈活選項
-
-
同步 2TX/2RX RS-232 和半雙工
-
RS-485收發器操作(MAX3162)
-
引腳可編程為 2TX/2RX RS-232 或半/全 RS-485 收發器 (MAX3160, MAX3161)
-
●集成保護提高了穩健性
-
真正的故障安全接收器可防止接收器輸入短路或開路的錯誤轉換
-
整個共模電壓范圍內的短路保護
-
過大功率耗散的熱保護
-
壓擺率限制可最大限度地減少 EM 并減少電纜反射
-
●集成電荷泵電路節省電路板空間
-
無需雙極 ±12V 電源
-
支持 +3V 至 +5.5V 電壓電源的單電源操作
-
●1µA 關斷電源電流可節省功耗
-
●總線上最多允許 256 個收發器
-
●工業控制
-
-
- MAX3160 / MAX3161 / MAX3162多協議的可編程的rs - 232 / RS-485/422收發器。MAX3160 / MAX3161銷可編程作為tx / 2 rx rs - 232接口或一個RS-485/422收發器。MAX3162配置為2 tx / 2 rx rs - 232接口和一個RS-485/422同時收發器。
-
-
