MAX4410EUD 80mW、DirectDrive立體聲耳機驅動器，帶有關斷
-
80mW、Direc
-

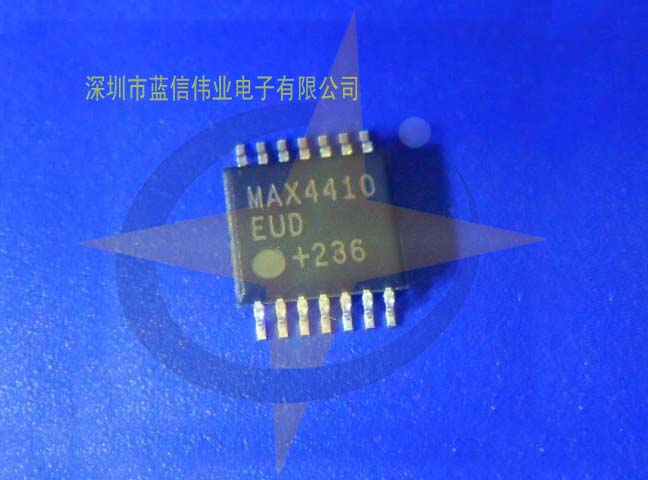

■產品名稱：MAX4410EUD
■功能名稱：80mW、DirectDrive立體聲耳機驅動器，帶有關斷
■概要:
MAX4410立體聲耳機驅動器是針對那些電路板空間很有限的便攜設備而設計的。MAX4410采用獨特的DirectDrive結構，在單電源供電下能產生以地為參考的輸出，從而省去了大容量隔直電容，節省了成本、電路板空間，并降低了元件高度。
MAX4410每個通道可向16Ω負載輸出80mW，THD+N僅為0.003%。高電源抑制比(1kHz時90dB)使該器件可以在沒有附加線性調節器的情況下，在充滿噪聲的數字電源下工作。MAX4410的耳機輸出端具有±8kV ESD保護。精巧的咔嗒/噼噗聲抑制電路消除了啟動與關斷時的咔嗒聲和噼噗聲。獨立的左/右低功率關斷控制可以在混合模式、單聲/立體聲應用中盡可能地節省能源。
MAX4410工作在1.8V至3.6V單電源下，僅消耗7mA電源電流，具有短路保護與熱過載保護，額定溫度范圍是-40°C至+85°C。MAX4410采用細小的(2mm x 2mm x 0.6mm) 16焊球晶片級封裝(UCSP™)和14引腳TSSOP封裝。
■特征：
●無需笨重的隔直電容
-
●以地為參考的輸出免除了向耳機接地引腳施加直流偏壓
-
●避免了輸出電容造成的低頻響應損失
-
●每個通道輸出80mW給16Ω負載
-
●THD+N僅0.003%
-
●工作在1.8V至3.6V單電源下
-
●低靜態電流
-
●獨立的左/右聲道低功率關斷控制
-
●短路保護與熱過載保護
-
●放大器輸出端具有±8kV ESD保護
-
●供節省空間的封裝
-
16焊球UCSP封裝(2mm x 2mm x 0.6mm)
-
14引腳TSSOP封裝
-
