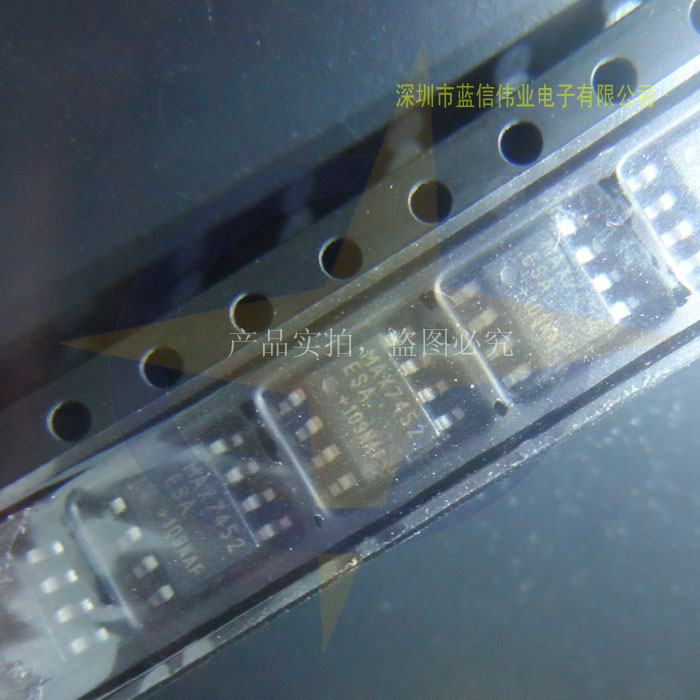

■產品名稱：MAX7452ESA
■功能名稱：視頻信號調理器，帶有AGC和后肩鉗位
■概要:
MAX7450/MAX7451/MAX7452作為完整的前端視頻信號調節器，是為改善標準定義視頻信號的質量設計的。這些器件重建視頻輸入的DC電平、糾正幅度誤差達±6dB、檢測故障條件、過濾帶外噪聲。MAX7450/MAX7451/MAX7452對需進一步通過矩陣開關或視頻解碼器(ADC)進行視頻處理的信號質量進行優化。每一款器件都集成了輸入視頻鉗位功能、自動增益控制(AGC)、同步丟失(LOS)檢測器和帶外噪聲/低通濾波器。這些器件還包含可以由用戶選擇的緩沖器增益(0或+6dB)以及AGC禁止功能。
MAX7450和MAX7451分別采用±5V或±3.3V的雙電源供電，重建相對于GND的視頻消隱電平。MAX7452工作在+5V的單電源下，具有用戶可調的鉗位電平。
這些器件都采用8腳SO封裝，有一個裸露焊盤，規定工作在擴展的溫度范圍內(-40°C至+85°C)。
■特征：
●后沿鉗位到GND (MAX7450/MAX7451)
●可調節的后沿鉗位(MAX7452)
●自動增益控制(±6dB范圍)將信號規一化到標準的視頻電平上
●帶有LOS輸出的輸入故障檢測
●60dB固有50Hz/60Hz輸入抑制
●單電源供電：MAX7452 (+5V)
●帶外噪聲濾波器
●輸出緩沖器以0dB或+6dB增益驅動標準的150Ω視頻負載
●雙電源工作
MAX7450 (±5V)
MAX7451 (±3.3V)
