  • 產品名稱：

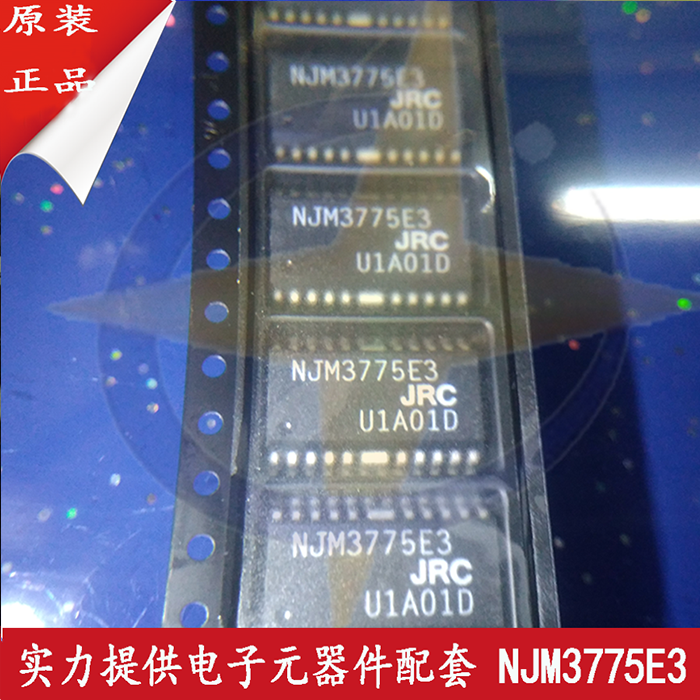

    NJM3775E3-TE2 雙步進電動機驅動器
  • 功能名稱：
    雙步進電動機驅動器
  • 概要：

    概要
    NJM3775是開關模式（斬波器），帶兩個通道的恒流驅動器: 每個通道分別用于雙相步進電動機的每個線圈。NJM3775還備有一個“禁用”輸入，用于簡化半步進操作。NJM3775包含時鐘振蕩器（兩個驅動器通道公用）、一組比較器和正反器（實現切換控制）和兩個帶保護二極管的輸出H橋。電壓供應需求是：+5V用于邏輯電路，+10到+45V用于電動機。每通道的最大輸出電流為750mA。


    性能特征
    • 雙斬波驅動器
    • 每通道750mA的持續輸出電流
    • 芯片集成數字濾波器，可免去外部濾波組件
    •  封裝 (DIP22-D2/PLCC28/SOP24 JEDEC 300mil)



  • 特征：

    • 1：雙斬波驅動器 2：每通道750mA的持續輸出電流 3：芯片集成數字濾波器，可免去外部濾波組件 4：封裝 (DIP22-D2/PLCC28/SOP24 JEDEC 300mil)
