概要
NJW1933是內置有功率MOSFET的降壓型開關穩壓器。它采用了電流模式控制方式，使之能易用輸出陶瓷電容器。還內置有相位補償電路，能以最少的外接部件實現降壓應用。采用了SOT23-6封裝，輸入范圍為4.5V～40V 寬壓，并且工作頻率很高，能夠使用小型廉價的電感和陶瓷電容器，所以該產品最適和于不穩定的AC轉換器的變壓輸出、產業用24V 電源、汽車電池等各種各樣電源的穩定化。
性能特征
●兼容LT1933 及 LM2842
●最大額定輸入電壓 (45V)
●寬廣工作電壓范圍 (4.5V～40V)
●開關電流 (0.75A min.)
●振蕩頻率 (500kHz fixed (A-version))
●能使用小型電容器(MLCC)及電感
●軟啟動功能
●低關機電流< 1μA
●內置相位補償電路
●輸出能調節到1.25V
●過電流、過熱保護功能
●Under Voltage Lockout (UVLO)

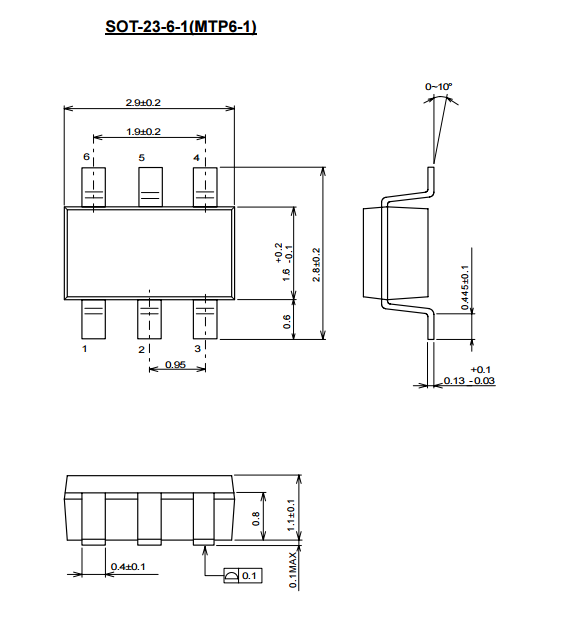

●封裝 (SOT-23-6-1)
