概要
NJM2352是單片低功率開關穩壓器，采用8針腳迷你DIP封裝形式，特別設計用于使用電池工作的儀器。NJM2352包含1.3V溫度補償帶隙基準電壓電路、可調自由運行振蕩器、電壓比較器、低電量偵測電路和200mA開關晶體管，具備制作完整低功率開關穩壓器所需低所有功能。它可以280μA這一非常低的靜態功耗、2.6V到24V的寬輸入電壓范圍工作，同時在多數應用中達到80%的效率。NJM2352可在以下三個基本應用中用作構建模塊：升壓、降壓和反相。
性能特征
●工作電壓 (V+=2.6V到24.0V)
●低工作電流 (ICC＝550μA)
●內置低電壓偵測電路
●脈沖寬度調制控制電路
●雙極技術

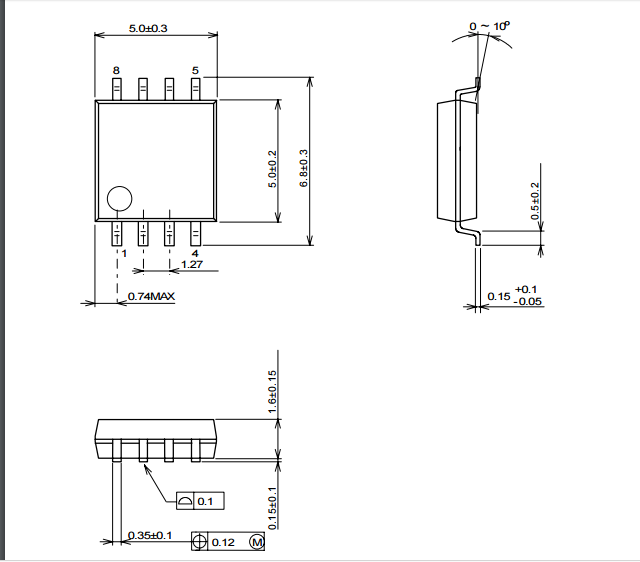

●封裝 (DIP8，DMP8)
