NJM5534MD 高性能低噪聲運算放大器
-
高性能低噪聲運算放大
-
概要
NJM5534是高性能、低噪聲的運算放大器。此放大器具備常用的封裝引腳、極好的噪聲性能和高輸出驅動能力。此放大器還具備有保證的噪聲性能、明顯更高的增益帶寬積、功率帶寬和斜率，遠遠超過NJM741型放大器。NJM5534對不低于3的增益進行內部補償，并可進行外部補償以最優化不同應用的特定性能要求，例如單位增益電壓跟隨器、電容負載或快速設置的驅動器。特別設計的低噪聲輸入晶體管使NJM5534可用于極低信號處理的應用中，例如音響前置放大器和伺服誤差放大器。
性能特征
-
工作電壓 (±3V到±22V)
-
單電路
-
帶 VIO修整終端
-
低輸入噪聲電壓 (1kHz時，一般為3.3nV/√Hz)
-
功率帶寬 (一般為200KHz)
-
轉換速率 (一般為13V/μs)
-

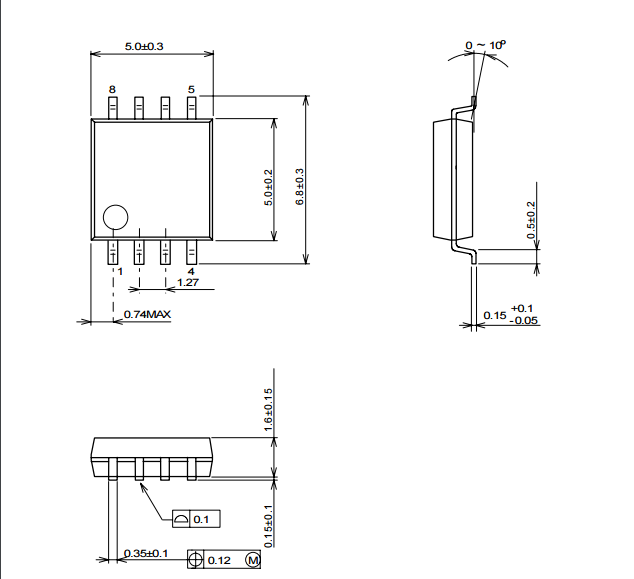

封裝 (DIP8，DMP8)
-
雙極技術
-
-
- NJM5534是高性能、低噪聲的運算放大器。此放大器具備常用的封裝引腳、極好的噪聲性能和高輸出驅動能力。此放大器還具備有保證的噪聲性能、明顯更高的增益帶寬積、功率帶寬和斜率，遠遠超過NJM741型放大器。NJM5534對不低于3的增益進行內部補償，并可進行外部補償以最優化不同應用的特定性能要求，例如單位增益電壓跟隨器、電容負載或快速設置的驅動器。特別設計的低噪聲輸入晶體管使NJM5534可用于極低信號處理的應用中，例如音響前置放大器和伺服誤差放大器。
-
-
