  • 產品名稱：
    NJG1684ME2-TE1 大功率SP4T 開關的GaAs MMIC
  • 功能名稱：
    大功率SP4T 開關
  • 概要：

    概要
    NJG1684ME2 是最適用于LTE/UMTS/CDM/GSM 等移動通訊設備上大功率切換用的SP4T開關。該產品的特點是有低插入損耗、高隔離度及高線形性，1.8V的低切換電壓，能對應到2.7GHz的寬頻。在RF端子無需隔直電容器（當印加DC偏置電壓時除外）。內置有保護元件使之有高ESD耐圧。采用了小型、超薄的EQFN12-E2 封裝。



    性能特征
    • 低失真特性 (
      IIP3=+70dBm typ. @f=829+849MHz, PIN=24dBm
      IIP3=+69dBm typ. @f=1870+1910MHz, PIN=24dBm
      2次諧波 -80dBc typ. @f=0.9GHz, PIN=35dBm
      3次諧波 -77dBc typ. @f=0.9GHz, PIN=35dBm)
    • 低插入損耗 (
      0.25dB typ. @f=0.9GHz, PIN=35dBm
      0.30dB typ. @f=1.9GHz, PIN=33dBm
      0.35dB typ. @f=2.7GHz, PIN=27dBm)
    • 0.1dB壓縮時輸入功率 (36dBm min.)

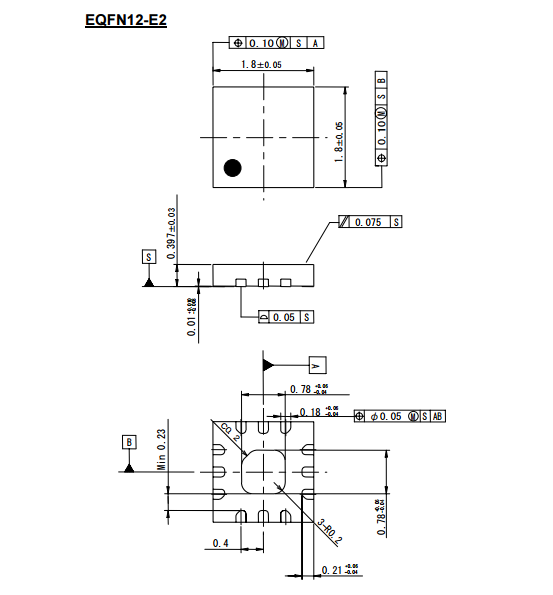

    • 小型、超薄封裝 (EQFN12-E2 (Package Size: 1.8 x 1.8 x 0.397mm typ.))
    • 對應RoHS指、無鹵化物、MSL1
    • 高ESD耐圧 (內置有ESD保護電路)
  • 特征：

    • NJG1684ME2 是最適用于LTE/UMTS/CDM/GSM 等移動通訊設備上大功率切換用的SP4T開關。該產品的特點是有低插入損耗、高隔離度及高線形性，1.8V的低切換電壓，能對應到2.7GHz的寬頻。在RF端子無需隔直電容器（當印加DC偏置電壓時除外）。內置有保護元件使之有高ESD耐圧。采用了小型、超薄的EQFN12-E2 封裝。
