  • 產品名稱：

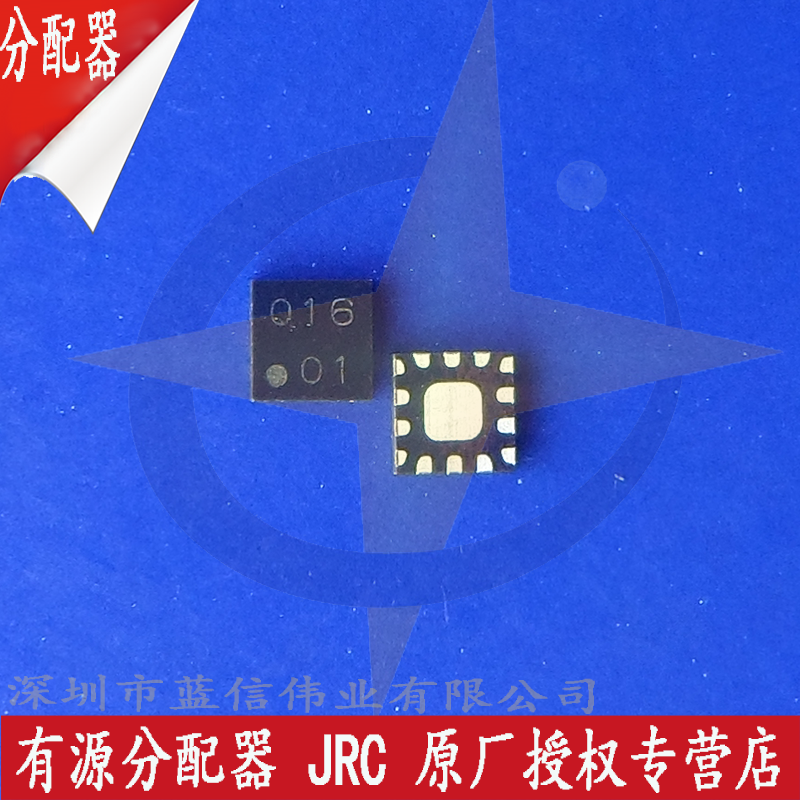

    NJG1151MD7 2-way有源分配器的 GaAs MMIC
  • 功能名稱：
    2-way有源分配器
  • 概要：

    概要
    NJG1151MD7是主要用于地面數字廣播、帶環通功能的 2-way 有源分配器。若使用外部整合電路，也能夠?qū)?yīng)衛星電視廣播(1000MHz～2150MHz)。為了省去調諧器等部分，NJG1151MD7 內置了分配器和環通開關，并把復雜電路最佳化了。NJG1151MD7 只使用很少的外部部件就達到良好的電氣特性，還備有高ESD 耐圧功能。封裝采用了超小薄型的EQFN14-D7 封裝。


    性能特征
    • 工作頻率 (40～1000MHz)
    • 封裝 (EQFN14-D7 (尺寸: 1.6x1.6x0.397mm typ.))
    • [工作模式:電源電壓5.0V]
    • 工作電流 (100mA typ.)
    • 增益 (6.0dB typ. (Zs=Zl=50 ohm, Zs=Zl=75 ohm))
    • 噪聲指數 (2.5dB typ. (Zs=Zl=50 ohm))
    • 載波復合二次差拍比(CSO) (60dBc typ. (Zs=Zl=75 ohm, 132ch, +15dBmV))
    • 載波復合三次差拍比(CTB) (65dBc typ. (Zs=Zl=75 ohm, 132ch, +15dBmV))
    • 輸出端子之間隔離度 (20dB typ. (Zs=Zl=50 ohm, Zs=Zl=75 ohm))
    • [直通模式:電源電壓0V]
    • 插入損耗 (0.4dB typ. (Zs=Zl=50 ohm))
  • 特征：

    • NJG1151MD7是主要用于地面數字廣播、帶環通功能的 2-way 有源分配器。若使用外部整合電路，也能夠?qū)?yīng)衛星電視廣播(1000MHz～2150MHz)。為了省去調諧器等部分，NJG1151MD7 內置了分配器和環通開關，并把復雜電路最佳化了。NJG1151MD7 只使用很少的外部部件就達到良好的電氣特性，還備有高ESD 耐圧功能。封裝采用了超小薄型的EQFN14-D7 封裝。
