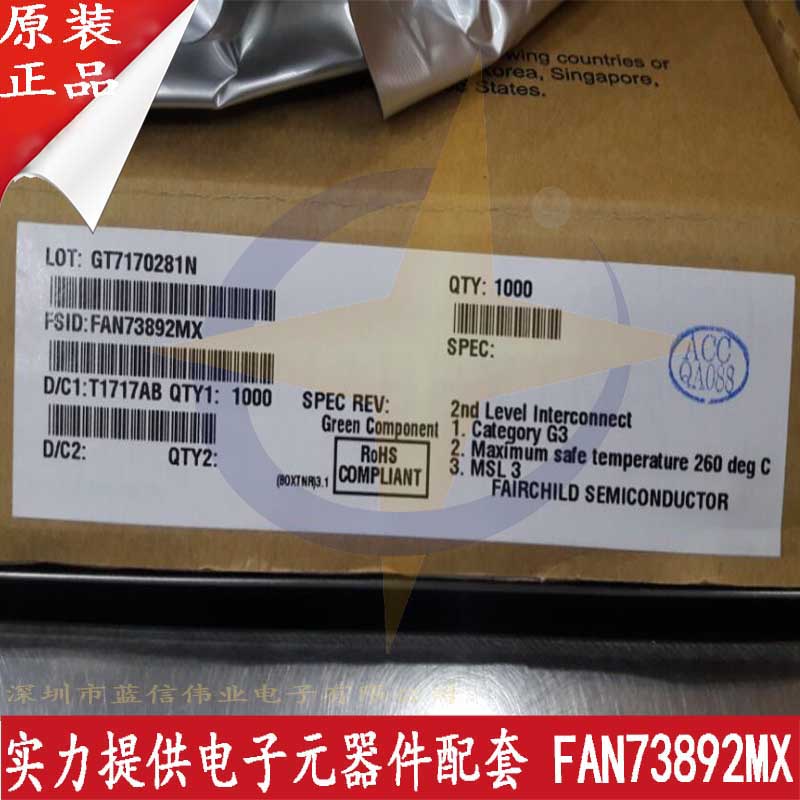

■產品名稱：FAN73892MX
■功能名稱：
625 V、3.3/5 V 輸入邏輯兼容、0.65/0.35 A 灌電流/源電流、3 相半橋式柵極驅動 IC，具有 OCP 和關斷保護功能
■概要:
FAN73892M是單片三相半橋柵極驅動IC，設計用于高壓、高速驅動工作電壓高達600V的MOSFET和IGBT。
Fairchild 的高壓工藝和共模噪聲消除技術可以保證高端驅動器在高 dv/dt 噪聲環境下穩定工作。
先進的電平轉換電路能使高端柵極驅動器的工作電壓在VBS=15V時達到VS = -9.8V（典型值）。
保護功能包括欠壓閉鎖以及具有自動故障清除功能的逆變級過流保護。您可以通過外部電流感測電阻來實現關閉所有6路輸出的過流保護功能。漏極開路的故障輸出信號會在發生過流或欠壓關斷時提供指示信號。當VDD和VBS小于閾值電壓時，欠壓閉鎖(UVLO)電路可防止發生故障。
輸出驅動器的源電流/灌電流典型值分別為 350 mA/650 mA，適用于電機驅動系統的三相半橋應用。
■特征：
-
●浮動通道可實現高達 +600 V 的自舉運行
●全部通道的源電流/灌電流驅動能力典型值為350mA/650mA
●容許負向 VS擺幅擴展至 -9.8 V，用于 VDD= VBS= 15 V時的信號傳輸
●輸出與輸入信號異相
●過流關斷保護功能關斷全部六路驅動器
●全部通道傳輸延時相互匹配
●兼容 3.3 V 和 5.0 V 輸入邏輯
●可調的故障清除定時
●內置高性能輸入濾波器
●內置直通預防邏輯
●內置軟關斷功能
●共模dv/dt噪聲消除電路
●所有通道內置UVLO功能
