  • 產品名稱：

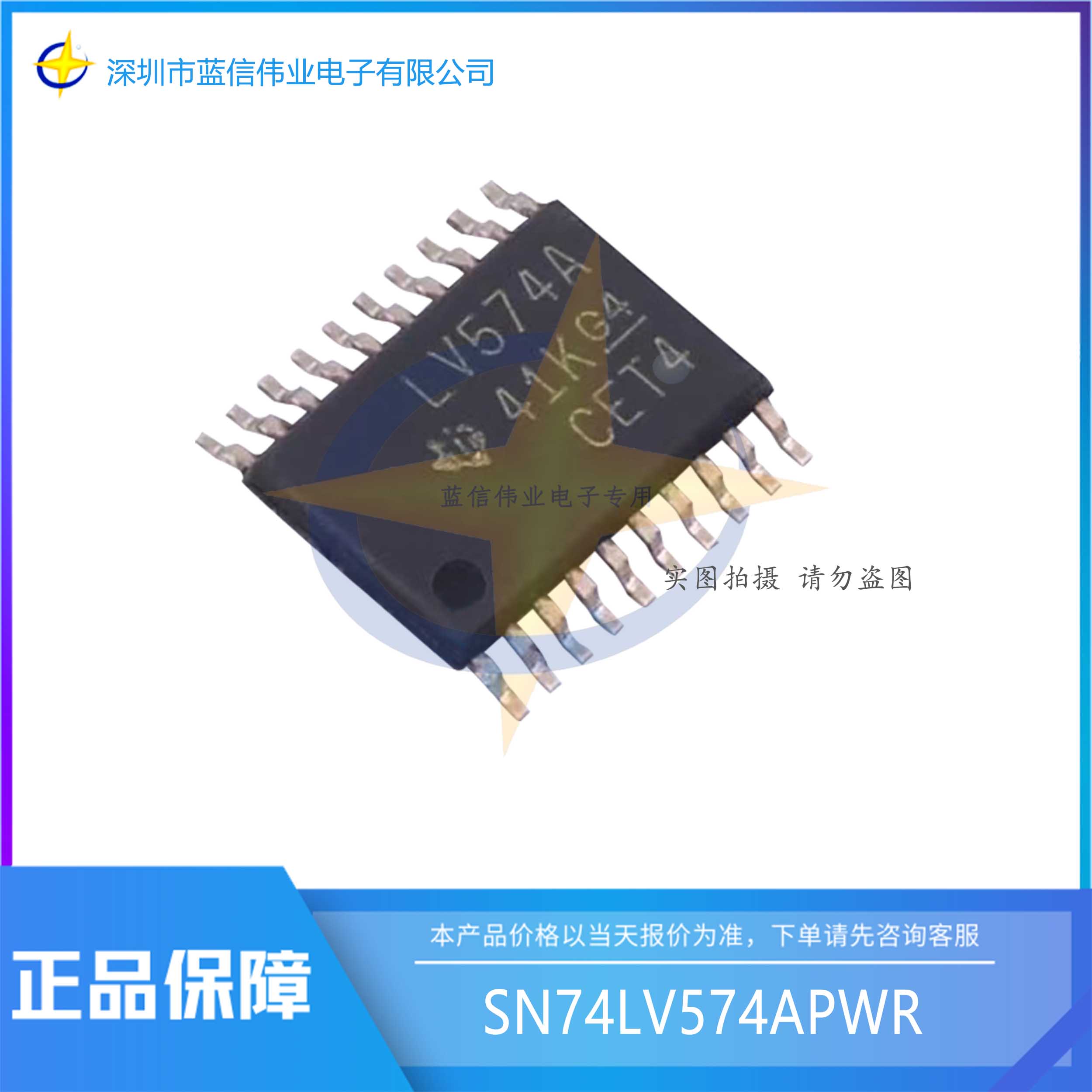

    SN74LV574APWR 具有三態輸出的八路邊沿觸發 D 型觸發器
  • 功能名稱：
    D 型觸發器
  • 概要：

    • ■產品名稱：SN74LV574APWR

      ■功能名稱：具有三態輸出的八路邊沿觸發 D 型觸發器

      ■概要:

      'LV574A 器件是八路邊沿觸發 D 型觸發器，設計用于 2V 至 5.5VV CC操作。

      這些器件具有專為驅動高容性或相對低阻抗負載而設計的三態輸出。它們特別適用于實現緩沖寄存器、I/O 端口、雙向總線驅動器和工作寄存器。

      在時鐘 (CLK) 輸入的正跳變時，Q 輸出設置為在數據 (D) 輸入處設置的邏輯電平。

      緩沖輸出使能 (OE)\ 輸入可用于將八個輸出置于正常邏輯狀態（高或低邏輯電平）或高阻抗?fàn)顟B(tài)。在高阻抗?fàn)顟B(tài)下，輸出既不顯著負載也不驅動總線線路。高阻抗?fàn)顟B(tài)和增強的驅動提供了驅動總線線路的能力，而無需接口或上拉組件。

      OE\ 不影響鎖存器的內部操作。當輸出處于高阻抗?fàn)顟B(tài)時，可以保留舊數據或輸入新數據。

      為保證上電或掉電時的高阻狀態，OE\應通過一個上拉電阻連接到V CC ；電阻的最小值由驅動器的電流吸收能力決定。

      這些器件完全適用于使用 I off的部分?jǐn)嚯姂?yīng)用。I off電路禁用輸出，防止在設備斷電時損壞電流回流。

      ■特征：
      • ●2V 至 5.5VV CC操作
      • ●5 V 時最大 t pd為 10 ns
      • ●典型 V OLP（輸出接地反彈）
           <0.8 V，V CC = 3.3 V，TA = 25°C
      • ●典型 V OHV（輸出 V OH下沖）
           >2.3 V，V CC = 3.3 V，TA = 25°C
      • ●支持所有端口上的混合模式信號操作
      • ●I off支持部分掉電模式操作
      • ●根據 JESD 17，閂鎖性能超過 250 mA
      • ●ESD 保護超過 JESD 22
        • 2000-V 人體模型 (A114-A)
        • 200-V 機器型號 (A115-A)
        • 1000V 充電器件模型 (C101)
  • 特征：

    • ●2V 至 5.5VV CC操作 ●5 V 時最大 t pd為 10 ns ●典型 V OLP（輸出接地反彈） <0.8 V，V CC = 3.3 V，TA = 25°C ●典型 V OHV（輸出 V OH下沖） >2.3 V，V CC = 3.3 V，TA = 25°C ●支持所有端口上的混合模式信號操作 ●I off支持部分掉電模式操作 ●根據 JESD 17，閂鎖性能超過 250 mA ●ESD 保護超過 JESD 22 2000-V 人體模型 (A114-A) 200-V 機器型號 (A115-A) 1000V 充電器件模型 (C101)
