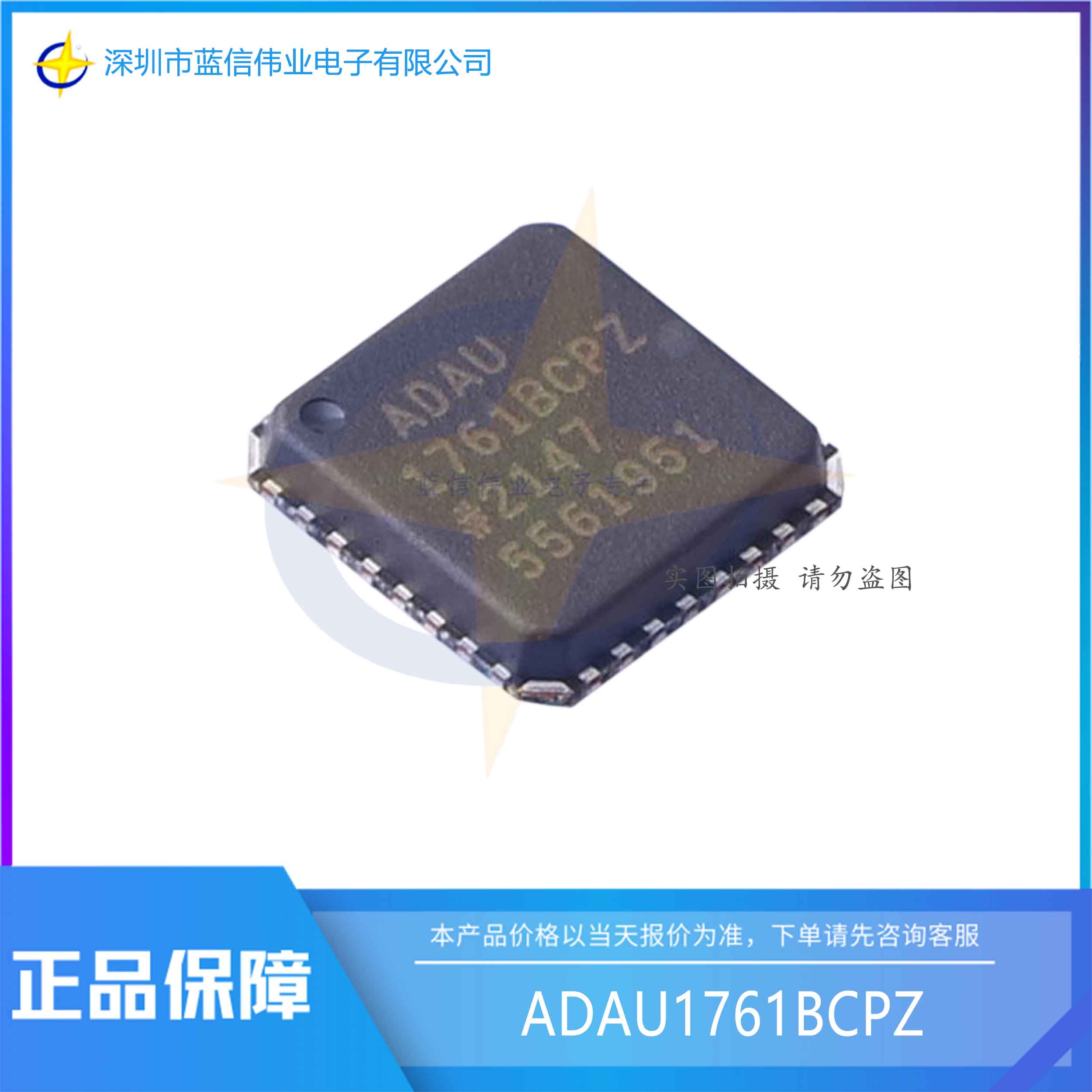

■產品名稱：ADAU1761BCPZ
■功能名稱：SigmaDSP立體聲、低功耗、96 kHz、24位音頻編解碼器，集成PLL，
■概要:
該ADAU1761是一款低功耗立體聲音頻編解碼器，集成了數字音頻處理功能，支持通過 48.14 V 模擬電源以 1 mW 的功率進行立體聲 8 kHz 錄制和播放。立體聲音頻ADC和DAC支持8 kHz至96 kHz的采樣率以及數字音量控制。
SigmaDSP 內核具有 28 位處理（56 位雙精度）。該處理器允許系統設計人員補償麥克風、揚聲器、放大器和聆聽環境的實際限制，從而通過均衡、多頻段壓縮、限制和第三方品牌算法顯著改善感知音頻質量。®
SigmaStudio（西格瑪工作室酒店）™圖形開發工具用于對ADAU1761進行編程。該軟件包括音頻處理模塊，如濾波器、動態處理器、混音器和低級 DSP 功能，用于快速開發自定義信號流。
錄音路徑包括一個集成麥克風偏置電路和六個輸入。輸入可以在ADC之前進行混頻和復用，也可以配置為繞過ADC。ADAU1761包括一個立體聲數字麥克風輸入。
該ADAU1761包括五個高功率輸出驅動器（兩個差分驅動器和三個單端驅動器），支持立體聲耳機、聽筒或其他輸出換能器。支持交流耦合或無電容配置。所有模擬輸出都支持單獨的精細電平控制。輸出混音器級允許靈活地路由音頻。
■特征：
●SigmaDSP 28/56位50 MIPS數字音頻處理器
●完全可通過SigmaStudio圖形工具進行編程
●24位立體聲音頻ADC和DAC：>98 dB SNR
●采樣率范圍：8 kHz 至 96 kHz
●低功耗：7 mW記錄，7 mW回放，48 kHz（1.8 V）
●6 個模擬輸入引腳，可配置為單端或差分輸入
●靈活的模擬輸入/輸出混頻器
●立體聲數字麥克風輸入
●PLL 支持 8 MHz 至 27 MHz 的輸入時鐘
●模擬輸出：2 個差分立體聲、2 個單端立體聲、1 個單聲道耳機輸出驅動器
●模擬自動電平控制 （ALC）
●麥克風偏置基準電壓
●模擬和數字 I/O：1.8 V 至 3.65 V
●我2C 和 SPI 控制接口
●數字音頻串行數據 I/O：立體聲和時分復用 （TDM） 模式
●軟件可控的無點擊靜音
●軟件關斷
●用于數字控制和輸出的GPIO引腳
●32引腳、5 mm× 5 mm LFCSP封裝
●工作溫度范圍：−40°C至+85°C
