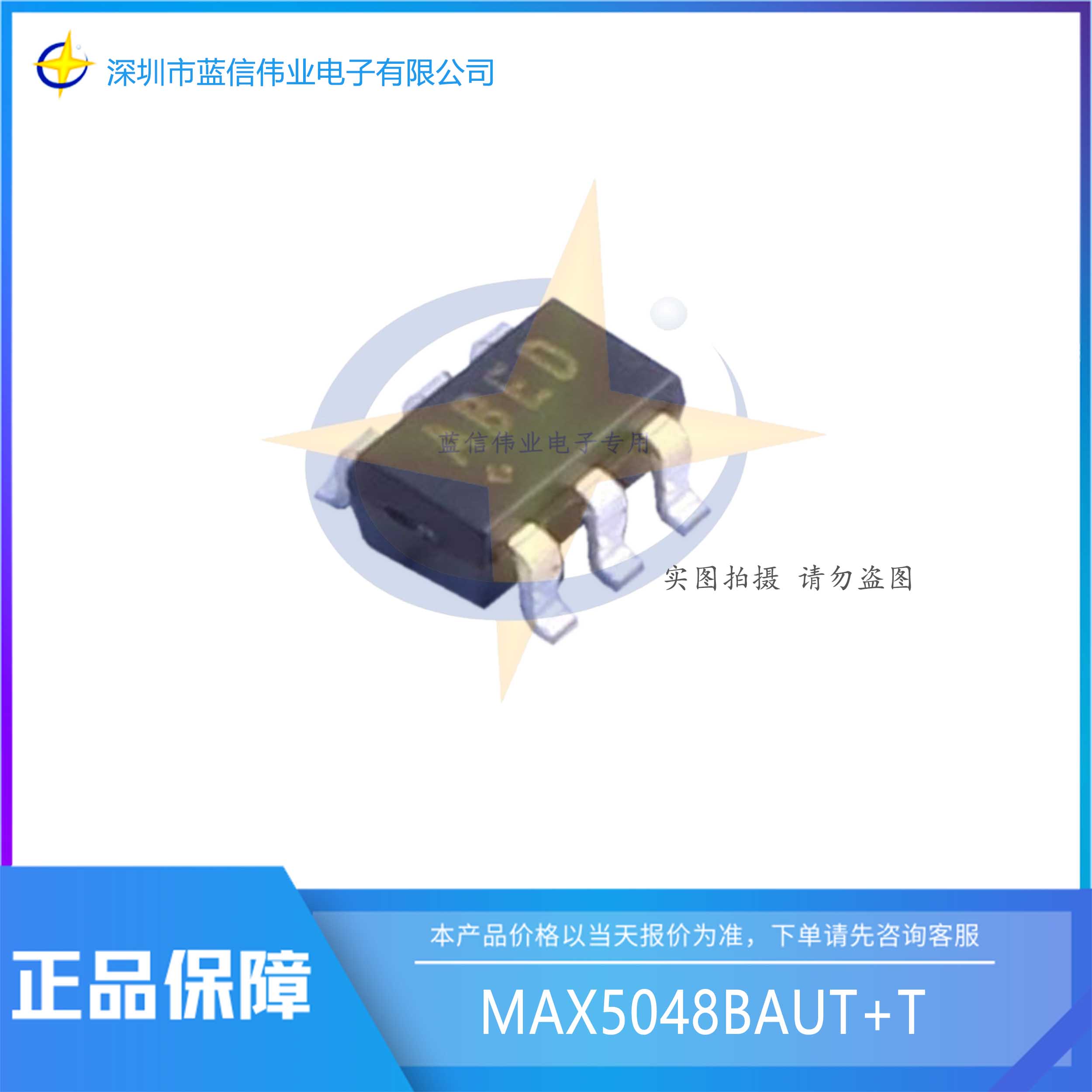

■產品名稱：MAX5048BAUT+T
■功能名稱：7.6A、12ns、SOT23/TDFN MOSFET驅動器
■概要:
MAX5048A/MAX5048B是高速M(fèi)OSFET驅動器，能夠吸收/提供7.6A/1.3A峰值電流。這些器件采用邏輯輸入信號并驅動一個大型外部 MOSFET。MAX5048A/MAX5048B具有反相和同相輸入，為用戶控制MOSFET提供了更大的靈活性。它們具有兩個以互補模式工作的獨立輸出，可靈活控制開啟和關閉開關速度。
MAX5048A/MAX5048B 具有內部邏輯電路，可防止輸出狀態變化期間的擊穿。無論 V+ 電壓如何，邏輯輸入都受到高達 +14V 電壓尖峰的保護。傳播延遲時間被最小化并且在反相和同相輸入之間匹配。MAX5048A/MAX5048B具有極快的開關時間和極短的傳播延遲(典型值為12ns)，使其成為高頻電路的理想選擇。
MAX5048A/MAX5048B采用+4V至+12.6V單電源供電，典型功耗為0.95mA。MAX5048A 具有 CMOS 輸入邏輯電平，而 MAX5048B 具有標準 TTL 輸入邏輯電平。這些器件采用節省空間的 6 引腳 SOT23 和 TDFN 封裝。
■特征：
●用于可控上升和下降時間的獨立源和匯輸出
-
●+4V 至 +12.6V 單電源
-
●7.6A/1.3A 峰值灌/拉驅動電流
-
●0.23Ω 開漏 n 溝道灌電流輸出
-
●2Ω 開漏 p 溝道源極輸出
-
●12ns（典型值）傳播延遲
-
●反相和同相輸入之間的匹配延遲時間
-
●V CC /2 CMOS (MAX5048A)/TTL (MAX5048B) 邏輯輸入
-
●1.6V 輸入遲滯
-
●高達 +14V 的邏輯輸入（與 V+ 電壓無關）
-
●低輸入電容：2.5pF（典型值）
-
●-40°C 至 +125°C 工作溫度范圍
-
●6 引腳 SOT23 和 TDFN 封裝
-
●DC-DC轉換器
-
●電機控制
-
●功率 MOSFET 開關
-
●電源模塊
-
●開關模式電源
