  • 產品名稱：

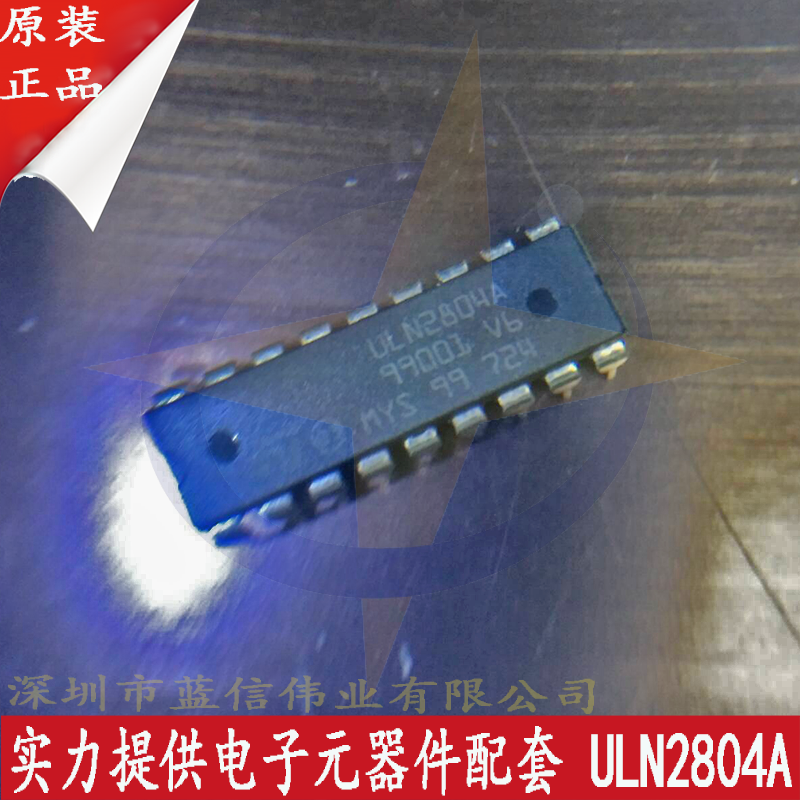

    ULN2804A 8個達林頓陣列
  • 功能名稱：
    8個達林頓陣列
  • 概要：

    ■產品名稱：ULN2804A

    ■功能名稱：8個達林頓陣列

    ■概要:

    ULN2801A、ULN2802A、ULN2803A 和 ULN2804A 均包含八個帶有共發射極的達林頓晶體管和用于感應負載的集成抑制二極管。每個 Darlington 的峰值負載電流額定值為 600 mA（連續 500 mA），并且在關閉狀態下可以承受至少 50 V 的電壓。輸出可以并聯以獲得更高的電流能力。有四個版本可用于簡化與標準邏輯系列的接口：ULN2801A 專為具有限流電阻的通用應用而設計；ULN2802A 具有 10.5 kΩ 輸入電阻器和用于 14-25 V PMOS 的齊納二極管；ULN2803A 具有用于 5 V TTL 和 CMOS 的 2.7 kΩ 輸入電阻器；ULN2804A 具有用于 6-15 V CMOS 的 10.5 kΩ 輸入電阻器。

    所有類型均采用 18 引線塑料 DIP 和銅引線形式提供，并具有方便的輸入對輸出引腳排列，以簡化電路板布局。


    ■特征：

      • ●八個具有共發射極的達林頓晶體管
        ●輸出電流至 500 mA
        ●輸出電壓至 50 V
        ●集成抑制二極管
        ●適用于所有流行邏輯系列的版本
        ●輸出可以并聯
        ●輸入固定在相反的輸出上，以簡化電路板布局

  • 特征：

    • ULN2804A 8個達林頓陣列
  • 技術資料下載：
