■概要
NJM318是精確的高速運算放大器，設計用于需要寬帶寬和高斜率的應用。該產品比通用設備以十的倍數提高速度而不犧牲DC性能。NJM318具備內部單位增益頻率補償。因?yàn)闊o需外接組件即可工作，這可顯著簡化該產品的應用。但是，與多數內部補償放大器不同，該產品可以添加外部頻率補償以優化性能。對于反相應用，前饋補償將把斜率提升到150V/μs以上，幾乎使帶寬倍增。當不需要最大帶寬時，該放大器可使用過度補償，以實現更好的穩定性。此外，可增加一個電容器以減少0.1%設置時間，直到低于1μs。此類運算放大器的高速度和快速設置時間使之很適用于A/D轉換器、振蕩器、有源濾波器、采樣和保持電路或通用放大器。這些裝置方便應用，可提供比諸如NJM741等行業標準更好一個數量級的AC性能。
■性能特征
-
●工作電壓 (±5V到±20V)
-
●寬單位增益帶寬 (一般為15MHz)
-
●高轉換速率 (最小為50V/μs)
-

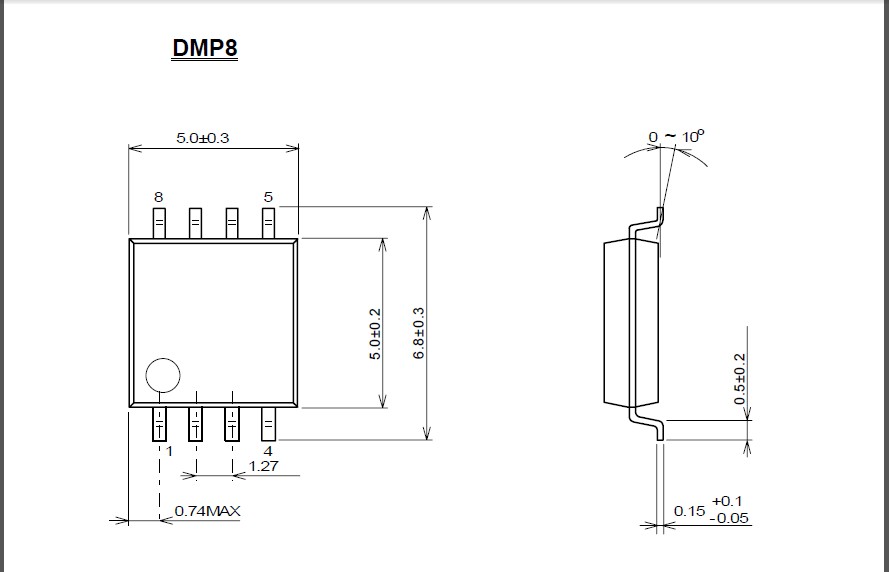

●封裝 (DIP8, DMP8)
-
●雙極技術
