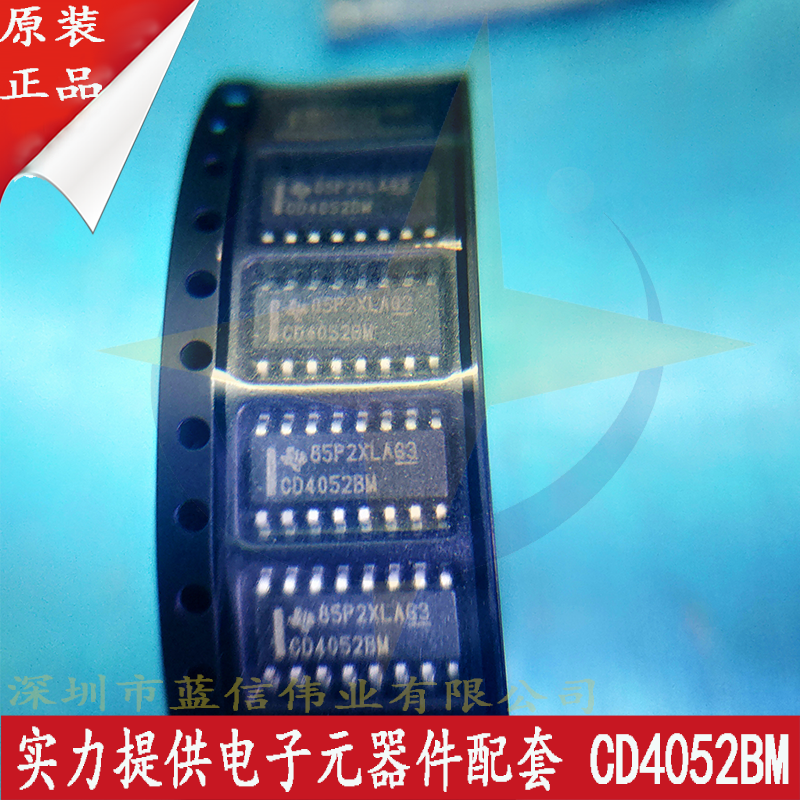

■產品名稱：CD4052BM
■功能名稱：20V、4:1、2 通道通用多路復用器
■概要:
CD405xB 模擬多路復用器和多路分解器是數控模擬開關，具有低導通阻抗和非常低的關斷泄漏電流。這些多路復用器電路在整個 V DD – V SS和 V DD – V EE電源電壓范圍內消耗極低的靜態功率，與控制信號的邏輯狀態無關。
■特征：
-
●廣泛的數字和模擬信號電平
-
-
數字：3 V 至 20 V
-
模擬：≤ 20 V P-P
-
●低導通電阻，125 Ω（典型值）超過 15 V P-P信號輸入范圍，用于 V DD – V EE = 18 V
-
●高關斷電阻，在 V DD – V EE = 18 V時通道泄漏為
±100 pA（典型值）
-
●3 V 至 20 V (V DD – V SS = 3 V 至 20 V)數字尋址信號的邏輯電平轉換，以將模擬信號切換至 20 V P-P (V DD – V EE = 20 V) 匹配開關特性，r ON = 5 Ω（典型值），V DD – V EE = 15 V 在所有數字控制輸入和電源條件下，靜態功耗非常低，在
V DD – V SS = V DD – V EE = 10時為 0.2 µW（典型值）五
-
●片上二進制地址解碼
-
●5 V、10 V 和 15 V 參數額定值
-
●100% 的 20 V 靜態電流測試
-
●在整個封裝溫度范圍內，18 V 時的最大輸入電流為 1 µA，18 V 和 25°C 時為 100 nA
-
●先斷后合切換消除了通道重疊
