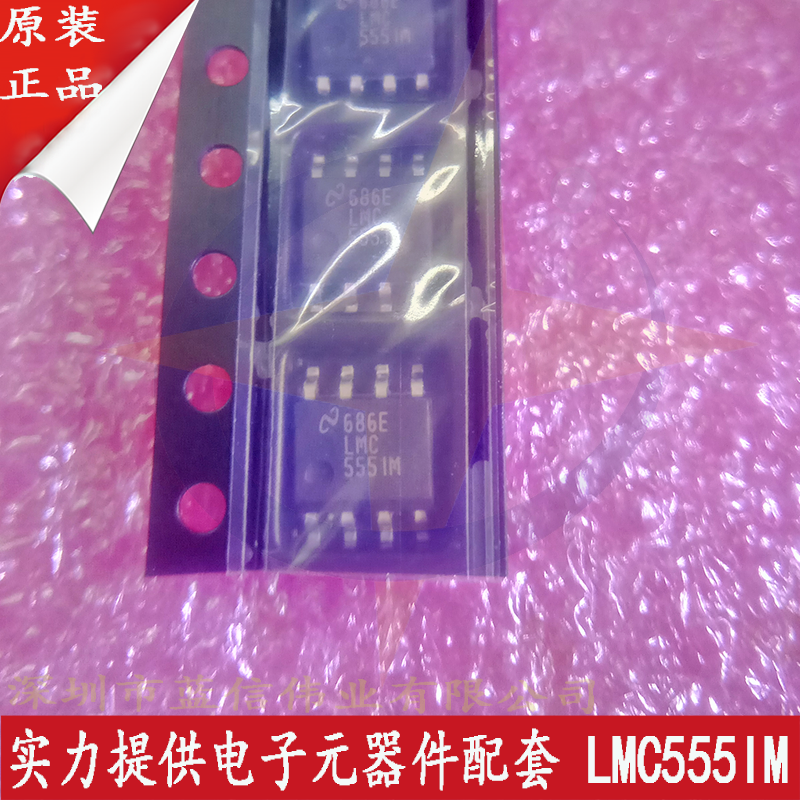

■產品名稱：LMC555IM
■功能名稱：世界上最小的 555 定時器，具有低功耗、高精度和 3MHz 的 Fmax
■概要:
LMC555 器件是業界標準 555 系列通用計時器的 CMOS 版本。除了標準封裝（SOIC、VSSSOP 和 PDIP）外，LMC555 還有采用 TI DSBGA 封裝技術的芯片尺寸封裝（8 凸點 DSBGA 封裝）。LMC555 具有與 LM555 相同的產生精確時延和頻率的能力，但功耗和電源電流尖峰要低得多。在一次性模式下，時延由單個外部電阻器和電容器精確控制。在非穩態模式下，振蕩頻率和占空比由兩個外部電阻器和一個電容器精確設置。TI LMCMOS 工藝的運用擴展了頻率范圍和低電源能力。
■特征：
-
●業界超快的非穩態頻率 (3MHz)
-
●采用業界超小型 8 凸點 DSBGA 封裝 (1.43mm × 1.41mm)
-
●采用 5V 電源時的典型功耗小于 1mW
-
●1.5V 電源工作電壓保證
-
●采用 5V 電源的情況下輸出與 TTL 和 CMOS 邏輯完全兼容
-
●針對 10mA 和 50mA 輸出電流電平進行了測試
-
●降低了輸出轉換期間的電源電流尖峰
-
●極低的復位、觸發和閾值電流
-
●出色的溫度穩定性
-
●與 555 系列計時器之間實現了引腳對引腳兼容
