  • 產品名稱：

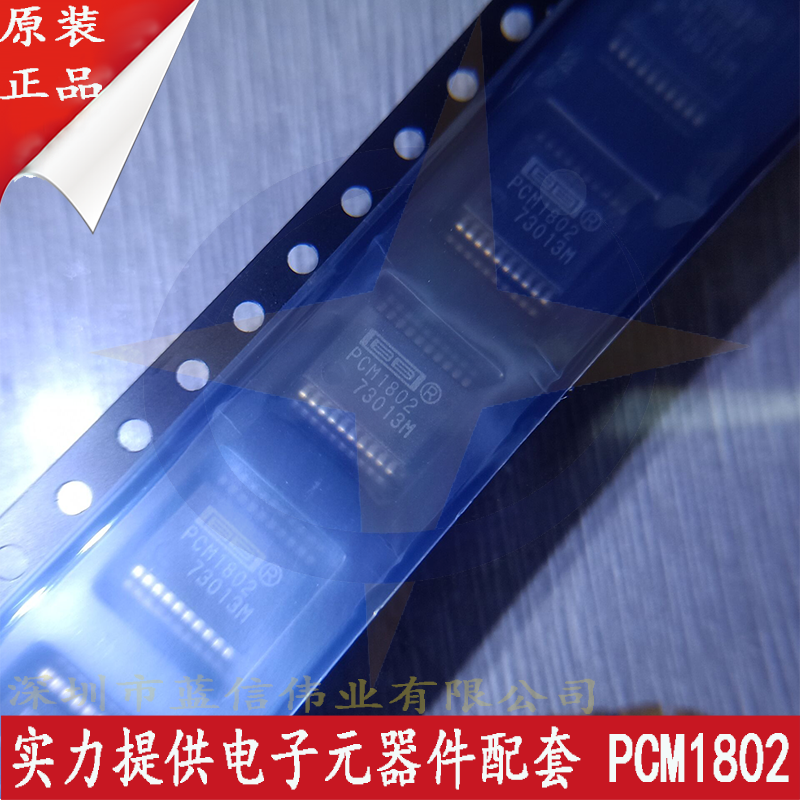

    PCM1802 具有單端輸入的 105dB SNR 立體聲 ADC
  • 功能名稱：
    音頻 ADC
  • 概要：

    ■產品名稱：PCM1802

    ■功能名稱：具有單端輸入的 105dB SNR 立體聲 ADC

    ■概要:

    PCM1802 是一款高性能、低成本、單芯片立體聲模數轉換器，具有單端模擬電壓輸入。PCM1802 使用具有 64 倍或 128 倍過采樣的 delta-sigma 調制器，并包含一個數字抽取濾波器和高通濾波器 (HPF)，可去除輸入信號的直流分量。對于各種應用，PCM1802 支持主從模式以及串行接口中的四種數據格式。PCM1802 適用于需要良好性能、5V 模擬電源和 3.3V 數字電源操作的各種成本敏感型消費應用。PCM1802 采用高度先進的 CMOS 工藝制造，采用 DB 20 引腳 SSOP 封裝。

    ■特征：
    • ●24 位 Delta-Sigma 立體聲 A/D 轉換器
    • ●單端電壓輸入：3 V P–P
    • ●包括抗鋸齒濾波器
    • ●過采樣抽取濾波器
      • 過采樣頻率：×64、×128
      • 通帶紋波：±0.05 dB
      • 阻帶衰減：–65 dB
      • 片上高通濾波器：0.84 Hz (44.1 kHz)
    • ●高性能
      • THD+N：96 dB（典型值）
      • 信噪比：105 dB（典型值）
      • 動態范圍：105 dB（典型值）
    • ●PCM 音頻接口
      • 主從模式可選
      • 數據格式：24 位左對齊；24 位 I 2 S；20 位或 24 位右對齊
    • ●采樣率：16 kHz 至 96 kHz
    • ●系統時鐘：256 f S、384 f S、512 f S、768 f S
    • ●雙電源：5 V（模擬）、3.3 V（數字）
    • ●封裝：20 引腳 SSOP
  • 特征：

    • ●24 位 Delta-Sigma 立體聲 A/D 轉換器 ●單端電壓輸入：3 V P–P ●包括抗鋸齒濾波器 ●過采樣抽取濾波器 過采樣頻率：×64、×128 通帶紋波：±0.05 dB 阻帶衰減：–65 dB 片上高通濾波器：0.84 Hz (44.1 kHz) ●高性能 THD+N：96 dB（典型值） 信噪比：105 dB（典型值） 動態范圍：105 dB（典型值） ●PCM 音頻接口 主從模式可選 數據格式：24 位左對齊；24 位 I 2 S；20 位或 24 位右對齊 ●采樣率：16 kHz 至 96 kHz ●系統時鐘：256 f S、384 f S、512 f S、768 f S ●雙電源：5 V（模擬）、3.3 V（數字） ●封裝：20 引腳 SSOP
