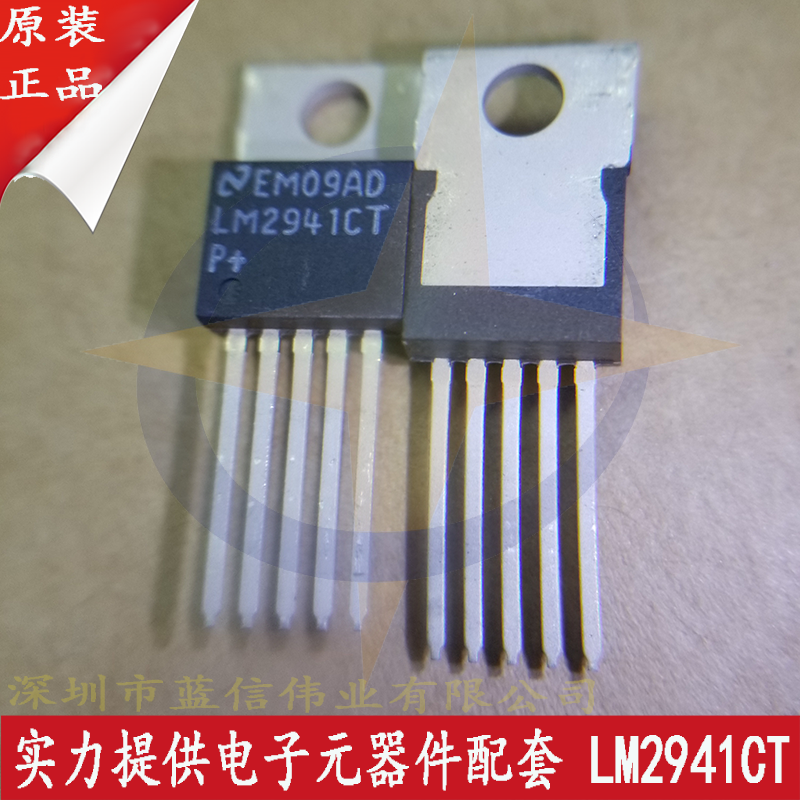

LM2941 正電壓調節器能夠提供 1A 的輸出電流，典型壓差為 0.5V，在整個溫度范圍內的最大壓差為 1V。此外，還包括一個靜態電流降低電路，當輸入電壓和輸出電壓之間的差值超過約 3 V 時，該電路會降低接地引腳電流。輸出電流為 1 A 且輸入輸出差值為 5 V 時的靜態電流因此只有 30 mA。僅當穩壓器處于壓差模式 (V IN  − V OUT  ≤ 3 V) 時，才會存在更高的靜態電流。

LM2941 和所有穩壓電路也專為車載應用而設計，可防止電池反向安裝或兩節電池跳接。在輸入電壓可能瞬間超過規定的最大工作電壓的線路瞬變期間，例如負載突降，穩壓器將自動關閉以保護內部電路和負載。還提供了熟悉的穩壓器功能，例如短路和熱過載保護。

• ●工作 V IN范圍：6 V 至 26 V
• ●輸出電壓可在 5 V 至 20 V 范圍內調節
• ●I OUT = 1 A時的壓差通常為 0.5 V
• ●輸出電流超過 1 A
• ●修整參考電壓
• ●反向電池保護
• ●內部短路電流限制
• ●鏡像插入保護
• ●P +產品增強測試
• ●TTL、CMOS 兼容開/關開關
• ●WSON 節省空間的包
