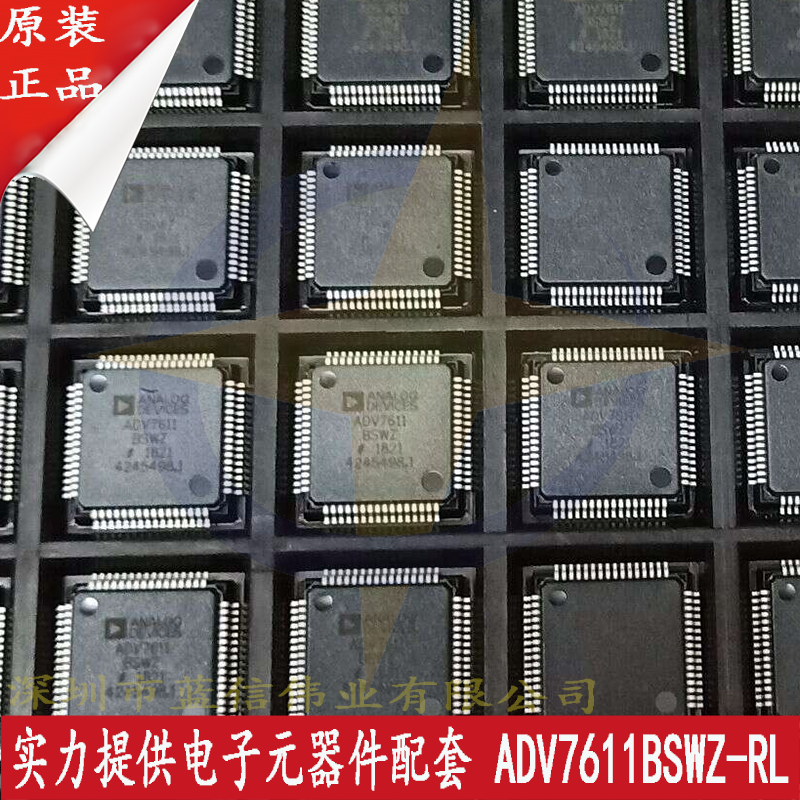

■產品名稱：ADV7611BSWZ-RL
■功能名稱：低功耗165 MHz HDMI接收器
■概要:
該ADV7611提供汽車、專業（無 HDCP）和工業版本。工作溫度范圍為−40°C至+85°C。
UG-180 包含必須與ADV7611結合使用的關鍵信息。
ADV7611是一款支持HDMI的高質量單輸入接收器。它集成了一個支持 HDMI 的接收器，支持 HDMI 3.1a 中定義的所有強制性 4D 電視。該ADV7611支持高達 UXGA 60 Hz 的 8 位格式。®
它集成了支持功能發現和控制 （CDC） 功能的 CEC 控制器。
ADV7611有一個音頻輸出端口，用于從 HDMI 流中提取的音頻數據。HDMI 接收器具有先進的靜音控制器，可防止音頻輸出中可聞到的外來噪音。
可訪問以下音頻格式：
來自 I 的流2S 串行器（兩個音頻通道）
來自 S/PDIF 序列化程序的流（兩個未壓縮通道或 N 個壓縮通道，例如 AC3）
DST 流
HDMI 端口具有專用的 5 V 檢測和熱插™拔置位引腳。HDMI 接收器還包括一個集成均衡器，可確保使用長電纜實現接口的穩健運行。
ADV7611包含一個主分量處理器 （CP），用于處理來自 HDMI 接收器的視頻信號。它提供對比度、亮度和飽和度調整、STDI 檢測塊、自由運行和同步對齊控制等功能。
該ADV7611采用先進的CMOS工藝制造，采用10 mm×10 mm、64引腳表貼LQFP_EP封裝，符合RoHS標準，額定溫度范圍為−40°C至+85°C。
■特征：
●支持高清多媒體接口 （HDMI） 1.4a 功能
●支持所有必需和附加的 3D 視頻格式
●擴展色度法，包括 sYCC601、Adobe RGB、
●HDMI接收器
●165 MHz 最大 TMDS 時鐘頻率
●音頻支持 SPDIF（兼容 IEC 60958）數字音頻
●24 位輸出像素總線
●支持HDMI音頻提取
●高級音頻靜音功能
●具有兩個中斷輸出的中斷控制器
●標準識別 （STDI） 電路
●高帶寬數字內容保護 （HDCP） - 1.4 支持內部 HDCP 密鑰
●HDCP 中繼器支持 - 支持多達 127 個 KSV
