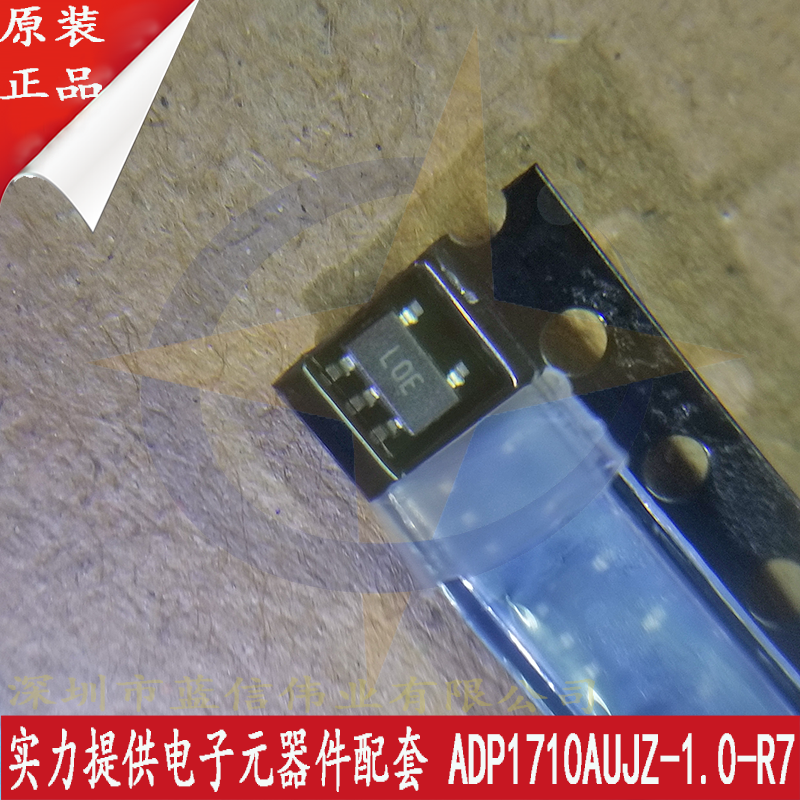

■產品名稱：ADP1710AUJZ-1.0-R7
■功能名稱：150 mA、低壓差、CMOS線性穩壓器
■概要:
ADP1710/ADP1711是低壓差線性穩壓器，工作電壓范圍為2.5 V至5.5 V，輸出電流高達150 mA。采用新穎的縮放架構，在驅動 40 μA 負載時，接地電流消耗非常低，為 100 μA，因此 ADP1710/ADP1711 非常適合電池供電的便攜式設備。
ADP1710 和 ADP1711 分別提供 1710 個固定輸出電壓選項。該ADP0還提供可調版本，允許通過外部分壓器輸出電壓范圍為 8.5 V 至 1711 V。該ADP<>允許連接一個基準旁路電容，從而降低輸出電壓噪聲并改善電源抑制。
ADP1710/ADP1711經過優化，可使用小型1 μF陶瓷輸出電容穩定運行，從而在占用最小電路板空間的同時實現良好的瞬態性能。一個使能引腳控制兩個器件上的輸出電壓。兩個器件上還有一個欠壓鎖定電路，如果IN降至最小閾值以下，則該電路將禁用穩壓器。
內部軟啟動的典型啟動時間為 80 μs。短路保護和熱過載保護電路可防止在不利條件下?lián)p壞設備。ADP1710 和 ADP1711 均采用微型 5 引線 TSOT 封裝，提供最小的尺寸解決方案，滿足您的所有電源需求。
■特征：
●最大輸出電流：150 mA
●輸入電壓范圍：2.5V 至 5.5V
●輕載高效 I接地= 35 μA（零負載） IGND = 40 μA（100 μA負載）
●低關斷電流：<1μA
●低壓差：150 mV @ 150 mA 負載
●初始精度：±1%
●線路、負載和溫度范圍內的精度：±2%
●使用小型 1 μF 陶瓷輸出電容器時可保持穩定
●16 個固定輸出電壓選項：0.75V 至 3.3V （ADP1710）
●可調輸出電壓選項：0.8 V 至 5.0 V（ADP1710可調）
●16 個固定輸出電壓選項，帶基準旁路：0.75V 至 3.3V （ADP1711）
●高 PSRR：69 dB @ 1 kHz
