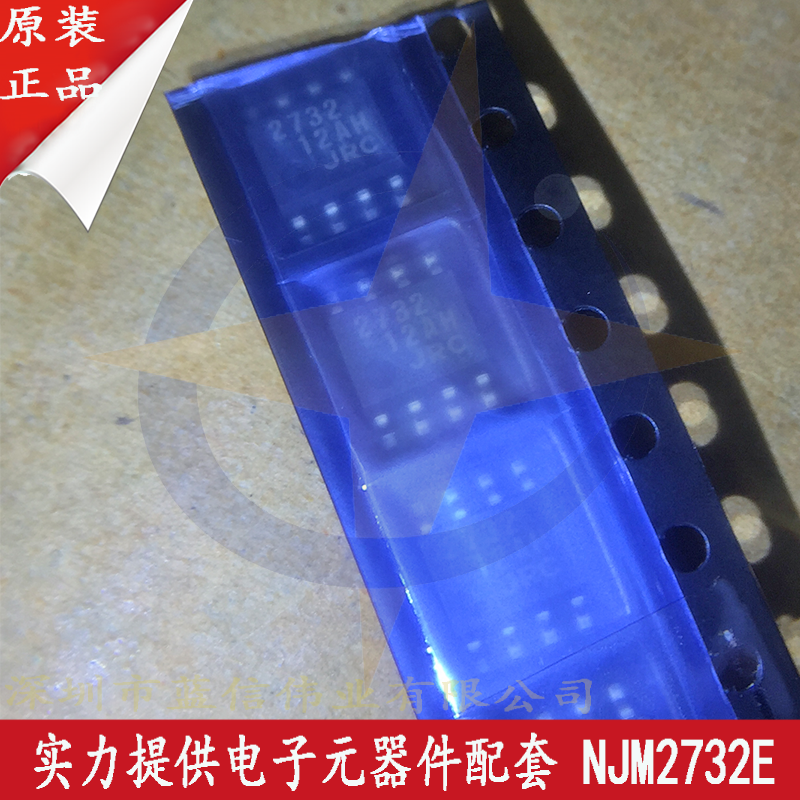

■產品名稱：NJM2732E-TE1
■功能名稱：軌至軌輸入/輸出型雙路運算放大器
■概要：
NJM2723E 是一款高速、寬帶、大輸出電流、電流反饋型運算放大器。因?yàn)槟軌蝌?qū)動150?負載，所以能夠確保各種各樣多媒體設備的動態范圍。電流反饋技術使之帶寬有75MHz (G=+2)、24MHz (G=+10)。此外，2 次高頻波失真率為−65dB、過渡時間為(0.1%) 50ns 等特征使之非常適合用于高速信號處理、脈沖放大器、視頻信號處理等。
■特征：
●帶寬 (75MHz(−3dB, G=+2))
●帶寬 (24MHz(−3dB, G=+10))
●電壓轉換速率 (2000V/µs)
●<視頻應用 (V+/V−=±5V)>
●帶寬 (52MHz(−3dB, G=+2))
●帶寬 (8MHz(0.1dB, G=+2))
●微分增益 (0.05%)
●微分相位 (0.25deg)
●過渡時間 (50ns(0.1%, G=+2))
●(低噪聲)
●輸入換算噪聲電壓 (6nV/√Hz(@1kHz))
●輸入換算噪聲電壓 (13pA/√Hz(@1kHz))
●THD (−60dB(@10MHz))
●在±5V,±15V，能確保特性
●能驅動150?負載
●輸出電壓 (±3.5Vmin.(RL=150?, V+/V−=±15V)±2.4Vmin.(RL=150?,V+/V−=±5V))
●推薦工作電壓 (±3.5V～±17.5V)
●消耗電流 (5mA max.)
