■產品名稱：NJU7677RB1-TE1
■功能名稱：以1.8V電壓工作、PWM控制的升壓/回掃型開關穩壓器
■概要：
NJU7677是能以低電壓工作、能夠高速振蕩的開關穩壓器IC。在輸出端采用了圖騰柱輸出形式，很容易驅動MOS-FET。此外，它還內置有軟啟動、死區時間控制、時鐘閂鎖短路保護功能，通過更換外部組件就很容易改變?cè)O(shè)定。本產品最適用于電池應用和由低邏輯電壓生成輸出電壓的用途。
■特征：
●PWM控制方式
●低電壓工作 (1.8V～7V)
●寬廣振蕩頻率 (300kHz～1MHz)
●最大占空比 (90% typ.)
●消耗電流 (600µA typ.)
●內置軟啟動功能 (4ms typ. 或者由外部設定)
●死區時間控制
●時鐘閂鎖短路保護功能
●C-MOS構造

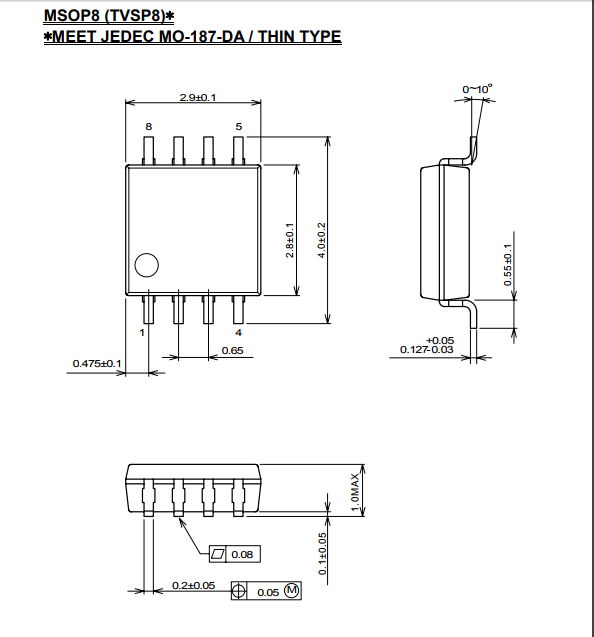

●封裝 (NJU7677RB1 : MSOP8(TVSP8)*MEET JEDEC MO-187-DA / THIN TYPE)
