  • 產品名稱：

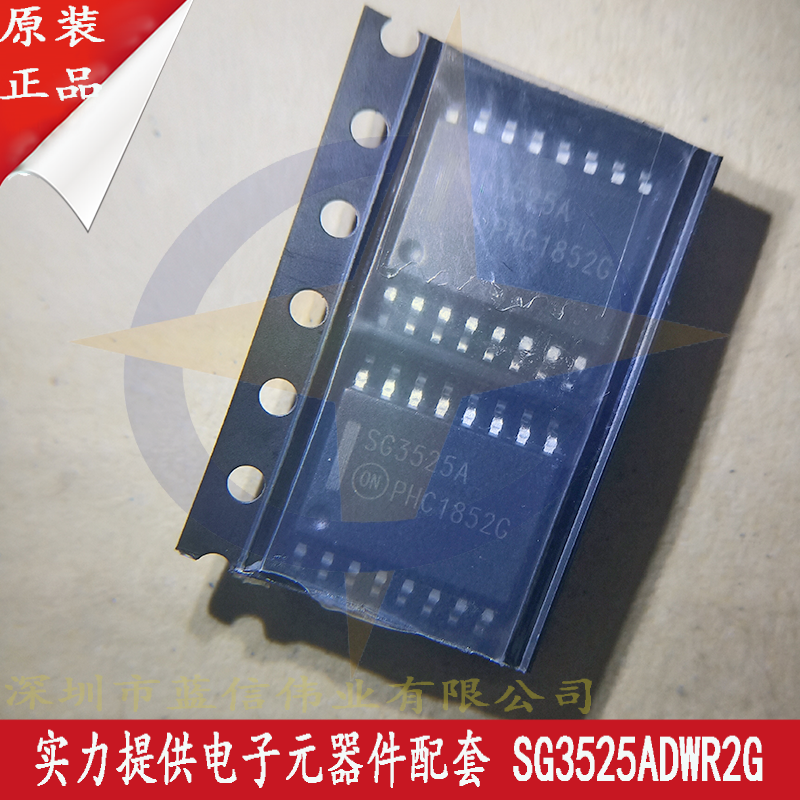

    SG3525ADWR2G PWM 控制器
  • 功能名稱：
    PWM 控制器
  • 概要：

    ■產品名稱：SG3525ADWR2G

    ■功能名稱：PWM 控制器

    ■概要:

    SG3525A PWM 控制器提供了更高性能，更少的外部零部件數量，可實施用于控制所有類型的開關電源。片上 +5.1 V 參考微調為 +/-1%，誤差放大器具有包括參考電壓的輸入共哦電壓范圍，因此無需外部分壓器電阻。振蕩器的同步輸入讓多個設備可以成為從屬設備，也可以讓一個設備與外部系統時鐘進行同步。通過在 CT 和放電引腳之間聯接的一個電阻可以變成較寬的停滯時間范圍。此器件還具有內置軟啟動電路，僅需一個外部計時電容器。一個關斷引腳同時控制軟啟動電路和輸出級，通過帶脈沖關斷的 PW 鎖存以及帶有更長關斷命令的軟啟動再循環提供瞬時關斷。當 VCC 低于標稱值時，欠壓鎖定將禁止軟啟動電容器的輸出和更換。輸出級為圖騰柱設計，可以接收和提供超過 200 mA 的電流。SG3525A 的輸出級具有 NOR 邏輯，可對于關狀態產生低輸出。

    ■特征：

    • ●8.0 V 至 35 V 操作
      ●5.1 V +/- 1.0% 修整參考
      ●100 Hz 至 400 kHz 振蕩器范圍
      ●獨立的振蕩器同步引腳
      ●可調死區時間控制
      ●輸入欠壓鎖定
      ●鎖存 PWM 以防止多脈沖
      ●逐脈沖關斷
      ●雙源/匯輸出：+/- 400 mA 峰值
      ●提供無鉛封裝*

  • 特征：

    • SG3525ADWR2G PWM 控制器
