  • 產品名稱：
    NJM2211M-TE1 FSK解調器/音調解碼器
  • 功能名稱：
    FSK解調器/音調解
  • 概要：

    ■產品名稱：NJM2211

    ■功能名稱：FSK解調器/音調解碼器

    ■概要

    NJM2211是單片鎖相環（PLL）系統IC，專門設計用于數據通信。它尤其適用于FSK調制解調器應用，在0.01Hz到300kHz的寬頻率范圍工作。它可檢測出2mV和3V之間的模擬信號，可與傳統的DTL、TTL和ECL邏輯系列互接。本電路包括基本PLL（用于跟蹤通帶中的輸入信號頻率）、正交相偵測器（提供載波偵測）和 FSK電壓比較器（提供FSK解調）。載波頻率、帶寬和輸出延遲可由外部組件單獨設置。

    ■特征

    • ●寬工作電壓 (4.5V到20V)
    • ●寬頻率范圍 (0.01Hz到300kHz)
    • ●DTL/TTL/ECL邏輯兼容性
    • ●FSK解調，帶載波偵測器
    • ●寬動態范圍 (2mV到3Vrms)
    • ●可調節跟蹤范圍 (±1%到±80%)
    • ●極佳的溫度穩定性 (一般為20ppm/℃)
    • ●雙極技術

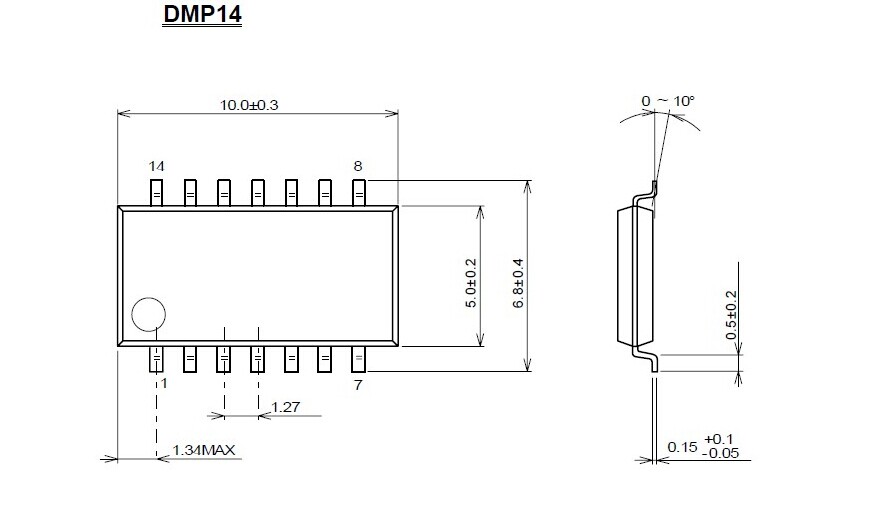

    • ●封裝 (DIP14，DMP14)
  • 特征：

    • FSK解調器/音調解碼器
  • 技術資料下載：
