■產品名稱：NJG1126HB6-TE1
■功能名稱：2GHz頻段的低噪聲放大器 GaAs MMIC
■概要：
NJG1126HB6是帶有旁通電路的低噪聲放大器，主要適用于2GHz頻段的W-CDMA 手機，但是通過外部整合電路也能夠?qū)?yīng)1.7GHz～3.8GHz頻段。本產品內置有邏輯電路，可通過1bit的控制信號完成High Gain模式 / Low Gain模式之間的切換。處于High gain模式時，可實現高IIP3和低噪聲；處于Low Gain模式時，低噪聲放大器則處于待機狀態，可實現低消耗電流。采用了USB8-B6封裝，實現了產品的小型化和薄型化。
■特征：
●工作頻率范圍 (1.7GHz～3.8GHz)
●低工作電壓 (+2.7V typ.)
●低切換電壓 (+1.85V typ.)
●低消耗電流 (2.2mA typ. @VCTL=1.85V/1uA typ. @VCTL=0V)
●高增益 (16.5dB typ. @VCTL=1.85V, fRF=2140MHz)
●低噪聲系數 (1.4dB typ. @VCTL=1.85V, fRF=2140MHz)
●高輸入P-1dB (-12.0dBm typ. @VCTL=1.85V, fRF=2140MHz+11.0dBm typ. @VCTL=0V, fRF=2140MHz)
●高輸入IP3 (0dBm typ. @VCTL=1.85V, fRF=2140MHz/+16.0dBm typ. @VCTL=0V, fRF=2140MHz)

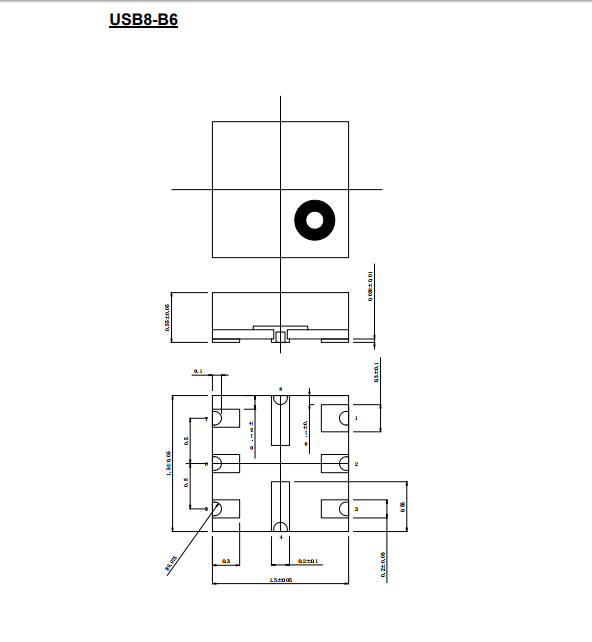

●超小型、超薄型封裝 (USB8-B6（Package size: 1.5mm x 1.5mm x 0.55mm typ.）)
