■產品名稱：NJG1156PCD-TE1
■功能名稱：GPS前端模塊
■概要：

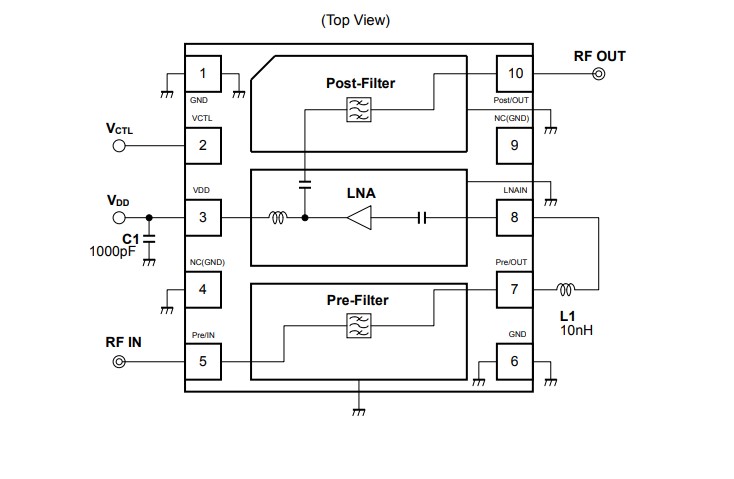

NJG1156PCD 是主要用于GPS 用途的前端模塊。該產品內置有高性能SAW 濾波器和LNA，具有高增益、低噪聲指數、高線性及高帶外抑制特性等特點。并且，還有1.5V～3.3V 的寬壓范圍，待機功能有利于通訊設備的低功耗化。本產品在使用時只需2個外接元件，采用了超小超薄且符合RoHS規格和無鹵化物的HFFP10-CD 封裝，有利于減少實裝面積。
■特征：
低壓工作 (1.8/ 2.8V typ.)
●低消耗電流 (2.6/ 3.3mA typ. @VDD=1.8/ 2.8V, VCTL=1.8V
●0.1μA typ. @VDD=1.8/ 2.8V, VCTL=0V (待機模式))
●高增益 (17.5/ 18.5dB typ. @VDD=1.8/ 2.8V, VCTL=1.8V, f=1575MHz)
●低噪聲指數 (1.60/ 1.55dB typ. @VDD=1.8/ 2.8V, VCTL=1.8V, f=1575MHz)
●高帶外抑制 (85dBc typ. f=704～915MHz, relative to 1575MHz75dBc typ. f=1710～1980MHz, relative to 1575MHz78dBc typ. f=1526～1536MHz, 1627～1680MHz,relative to 1575MHz)
●小型封裝 (HFFP10-CD: 2.5mmx2.5mmx0.63mm max.)
●符合RoHS 規格、無鹵化物、MSL1
