■產品名稱：NJM2248
■功能名稱：3輸入視頻疊加器
■概要
NJM2248是視頻信號/音頻信號切換用的3輸入視頻疊加器。其中兩個輸入端子具有同步脈沖頂部的箝位功能，適用于固定視頻信號的DC電平。另一個輸入端子是亮度信號輸入用的基極開路輸入，所以可以很容易地通過外部電路固定亮度電平。本產品的工作電壓范圍為4.75到13V，帶寬為10MHz，串擾為70dB（4.43MHz時）。
■特征
-
●工作電壓 (+4.75V到+13V)
-
●3輸入1輸出
-
●內置箝位功能 (VIN1，VIN2)
-
●內置亮度信號設定用的輸入端子 (VIN3)
-
●串擾 (70dB（4.43MHz時）)
-
●寬頻率范圍
-

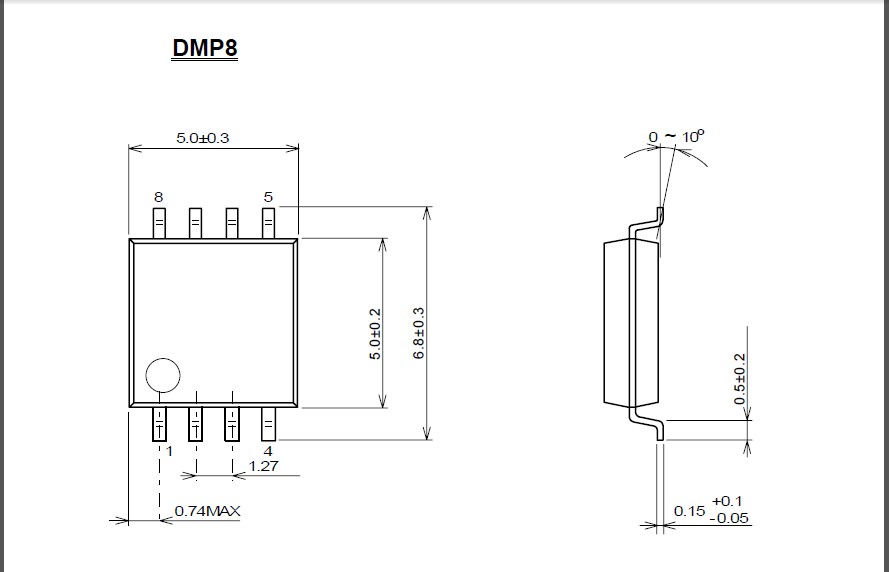

●封裝 (DIP8，DMP8 SIP8，SSOP8)
-
●雙極技術
