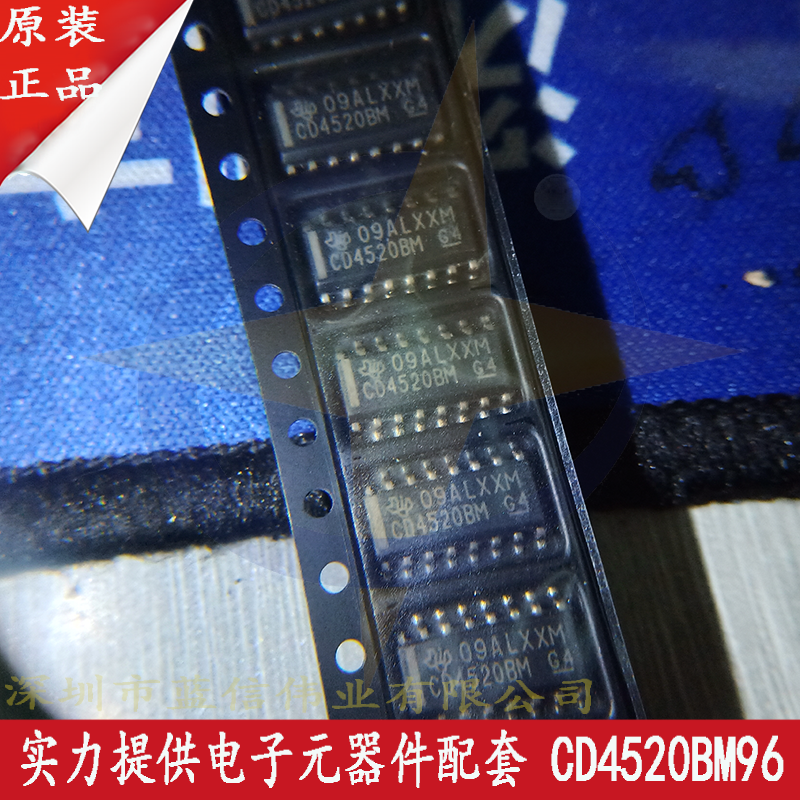

CD4518 雙 BCD 加計數器和 CD4520 雙二進制加計數器均由兩個相同的內部同步 4 級計數器組成。計數器級是 D 型觸發器，具有可互換的 CLOCK 和 ENABLE 線，用于在正向或負向轉換時遞增。對于單機操作，ENABLE 輸入保持高電平，并且計數器在 CLOCK 的每個正向轉換時前進。計數器由其 RESET 線上的高電平清除。

通過將 Q4 連接到后續計數器的使能輸入，同時后者的 CLOCK 輸入保持低電平，計數器可以在紋波模式下級聯。

• ●中速運行 -10 V 時的典型時鐘頻率為 6 MHz
• ●上升沿或下降沿觸發
• ●同步內部進位傳播
• ●100% 的 20 V 靜態電流測試
• ●在整個封裝溫度范圍內，18 V 時的最大輸入電流為 1 µA；18 V 和 25°C 時為 100 nA
• ●噪聲容限（在整個封裝溫度范圍內）：
  • VDD = 5 V時為 1 V
  • VDD = 10 V時為 2 V
  • VDD = 15 V時為 2.5 V
• ●5V、10V 和 15V 參數額定值
• ●標準化、對稱的輸出特性
• ●符合 JEDEC 暫定標準第 13B 號“‘B’系列 CMOS 器件描述的標準規范”的所有要求
• ●應用
  • 多級同步計數
  • 多級紋波計數
  • 分頻器
