■產品名稱:NJM2268
■功能名稱:雙通道、6dB的視頻放大器,帶75Ω驅動器
■概要
NJM2268是帶75Ω驅動器的雙通道6dB視頻放大器,用于S-VHS VCR、HI-BAND VCR等。其中一個通道具有箝位功能,可固定視頻信號的DC電平,另一個通道是偏置類型。此外,它還具有75Ω驅動器(可直接連接電視監視器)以及SAG校正電路(可使用比以前更小的電容來防止發生下陷)。其工作電壓為4.85到9V,帶寬為7MHz。
■特征
-
●寬工作電壓 (4.85到9.0V)
-
●雙通道 (箝位類型,偏置型式)
-
●內置75Ω負載驅動電路
-
●內置SAG校正功能
-
●寬頻率范圍 (7MHz)
-
●低消耗電流 (14.0mA(雙通道))
-

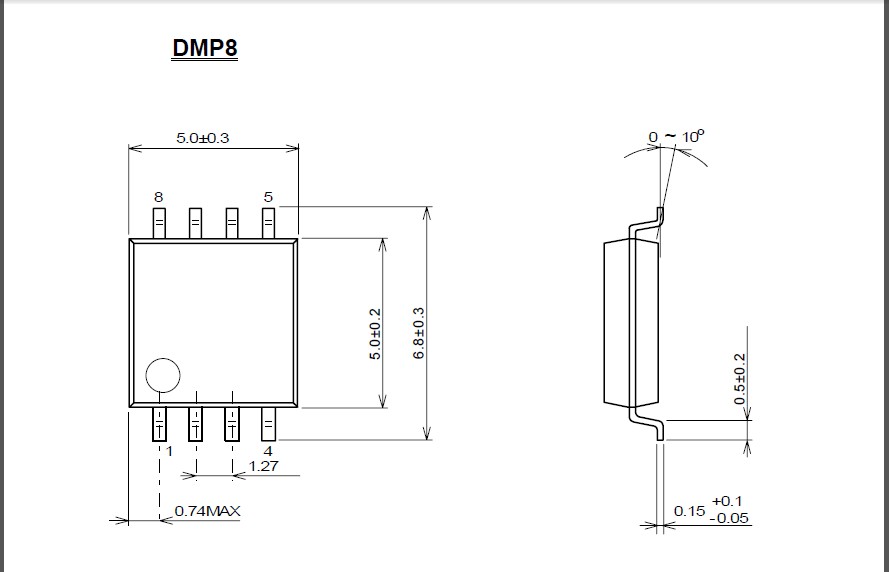

●封裝 (DIP8,DMP8,SSOP8)
-
●雙極技術
