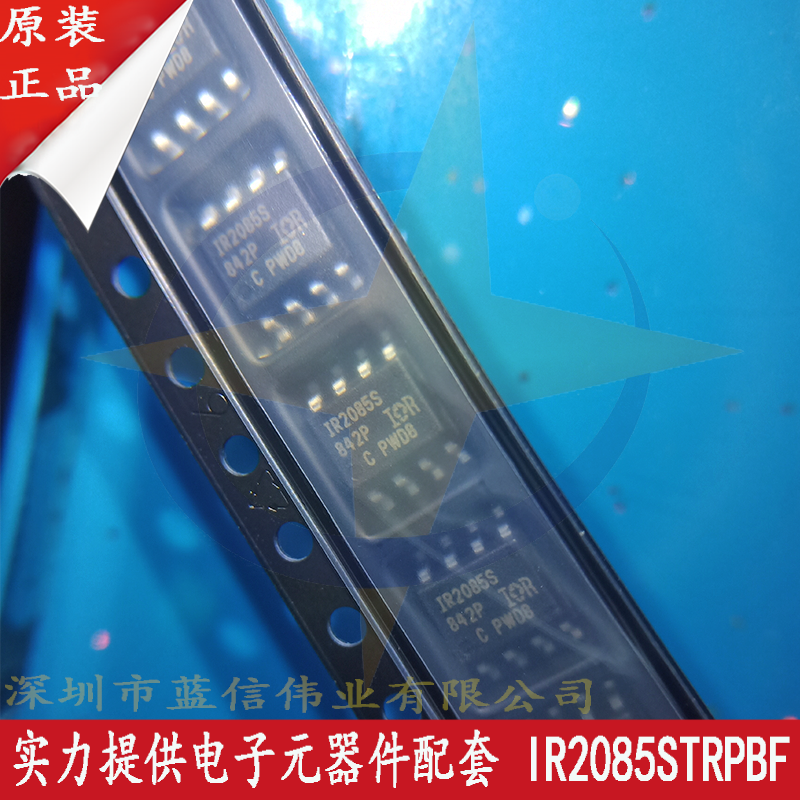

IR2085S 是一款具有 50％ 占空比的自振蕩半橋驅動器 IC，十分適合 36V-75V 半橋 DC 總線轉換器。
該產品也適用于推挽式轉換器，不受輸入電壓的限制。每個通道頻率等于 fOSC，可以通過選擇 RT＆CT 來設置，其中，fOSC = 1/(2*RT.CT)。通過正確選擇 CT 可以控制死區時間，范圍從 50ns 到 200ns。內部軟啟動會在上電期間增加脈沖寬度，并在整個啟動周期內保持脈沖寬度匹配高低輸出。IR2085S 在通電和每次過電流后觸發軟啟動。如果 VCC 低于 7.5V，欠壓鎖定可防止操作。
■特征：
-
●簡單的初級側控制解決方案，可為 48V 分布式系統提供半橋 DC-總線轉換器，減少元件數量和電路板空間。
-
●集成 50％ 占空比振蕩器和半橋驅動器 IC，采用單 SO-8 封裝
-
●可編程開關頻率，每通道最大 500kHz
-
●+/- 1A 驅動電流能力，針對低電荷 MOSFET 進行了優化
-
●可調死區時間 50ns-200ns
-
●專為自舉操作設計的浮動通道 ，可運行于 +100Vdc
-
●高低邊脈沖寬度匹配 +/- 25ns
-
●可調節過電流保護
-
●欠壓鎖定和內部軟啟動
-
●還有無鉛型號
