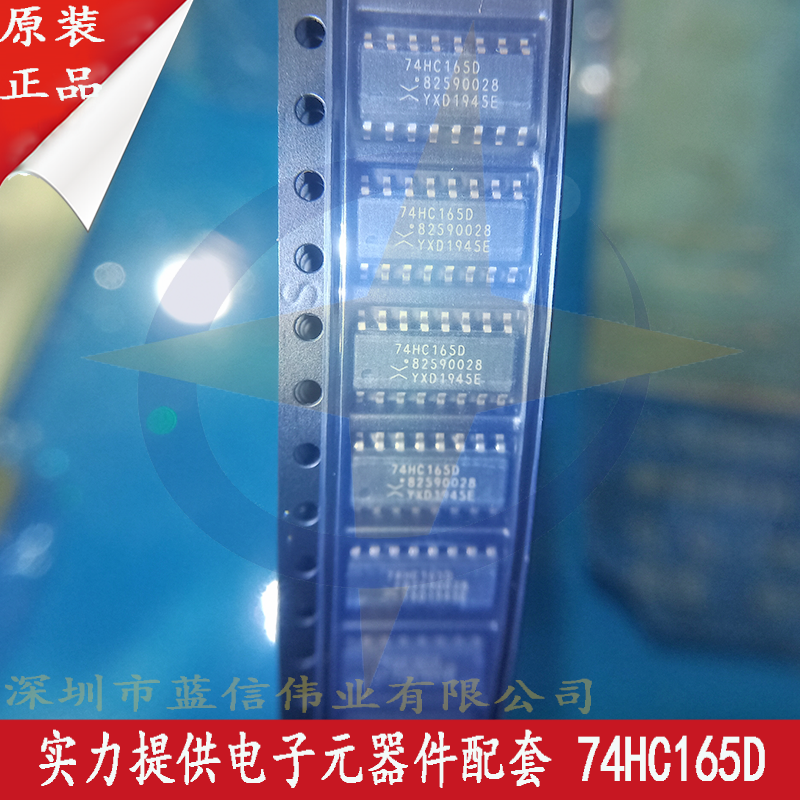

■產品名稱：74HC165D
■功能名稱：8 位并行輸入/串行輸出移位寄存器
■概要:
74HC165;74HCT165 是 8 位串行或并行輸入/串行輸出移位寄存器。該器件具有一個串行數據輸入 （DS）、八個并行數據輸入（D0 至 D7）和兩個互補串行輸出（Q7 和 Q7）。當并行負載輸入（PL）為低電平時，從D0到D7的數據異步加載到移位寄存器中。當PL為高電平時，數據在DS處串行進入寄存器。當時鐘使能輸入（CE）為低電平時，CP輸入的低至高轉換數據發生偏移。CE 上的 HIGH 將禁用 CP 輸入。輸入可承受 15V 的過壓。這使得該器件可用于從高到低電平轉換應用。
■特征：
●寬電源電壓范圍：2.0 至 6.0 V
●CMOS低功耗
●高抗噪性
●閂鎖性能超過 100 mA，符合 JESD 78 II 類 B 級標準
●異步 8 位并行負載
●同步串行輸入
●輸入電平：
●對于74HC165：CMOS級別
●對于 74HCT165：TTL 級別
●符合JEDEC標準：
●JESD8C（2.7 V 至 3.6 V）
●JESD7A（2.0 V 至 6.0 V）
●ESD保護：
●HBM JESD22-A114F 超過 2000 V
●MM JESD22-A115-A 超過 200 V
●多種封裝選項
●額定溫度范圍：-40 °C 至 +85 °C 和 -40 °C 至 +125 °C
