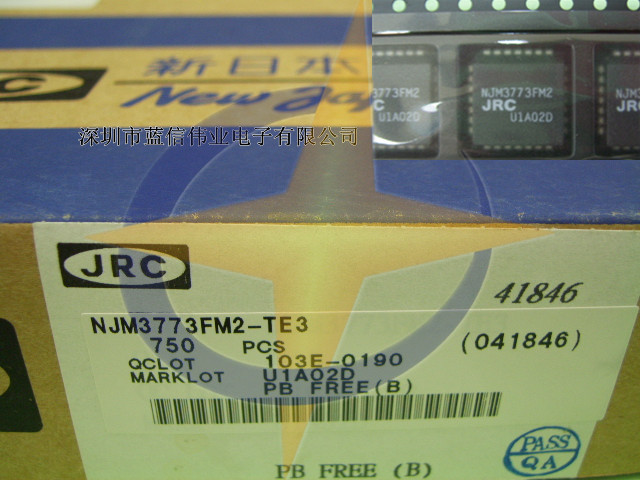

■產品名稱：NJM3773FM2-TE3
■功能名稱：馬達/運動/點火控制器和驅動器
■概要
NJM3773是交換模式（斬波器），帶兩個通道的恒流驅動器：每個通道分別用于雙相步進電動機的每個線圈。NJM3773 還備有一個“禁用”輸入，用于簡化半步進操作。結合外部微控制器，此電路很適用于微步進應用。電流控制輸入是低電流、高阻抗輸入，可允許使用非緩沖的DAC或外部高阻抗電阻器分頻器網絡。NJM3773包含時鐘振蕩器（兩個驅動器通道公用）、一組比較器和正反器（實現切換控制）和兩個帶保護二極管的輸出H橋。電壓供應需求是：+5V用于邏輯電路，+10到+45V 用于電動機。每通道的最大輸出電流為750mA。
■特征
●雙斬波驅動器
●每通道750mA的持續輸出電流
●高阻抗電流控制輸入
●芯片集成數字濾波器，可免去外部濾波組件

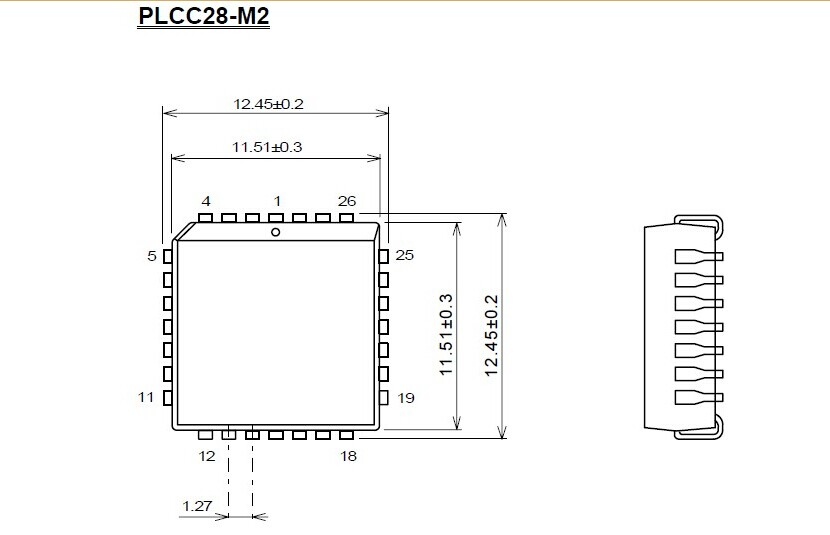

●封裝 PLCC28/SOP24 JEDEC 300mil
