■產品名稱：NJM3774FM2
■功能名稱：雙步進電動機驅動器
■概要
NJM3774是開關模式（斬波器），帶兩個通道的恒流驅動器：每個通道分別用于雙相步進電動機的每個線圈。NJM3774備有一個與TTL電平兼容的“禁用”輸入，用于簡化半步進操作。結合匹配的雙DAC NJU39610，此電路很適用于微步進應用。在全／半步進應用中，NJM3517可用作相生成器以生成NJM3774所需的信號。NJM3774包含時鐘振蕩器（兩個驅動器通道公用）、一組比較器和正反器（實現切換控制）和兩個帶保護二極管的輸出H橋。電壓供應需求是：+5V用于邏輯電路，+10到+45V用于電動機。每通道的最大輸出電流為1000mA。
■特征
●雙斬波驅動器
●每通道1000mA的持續輸出電流
●特別匹配于雙DAC NJU39610

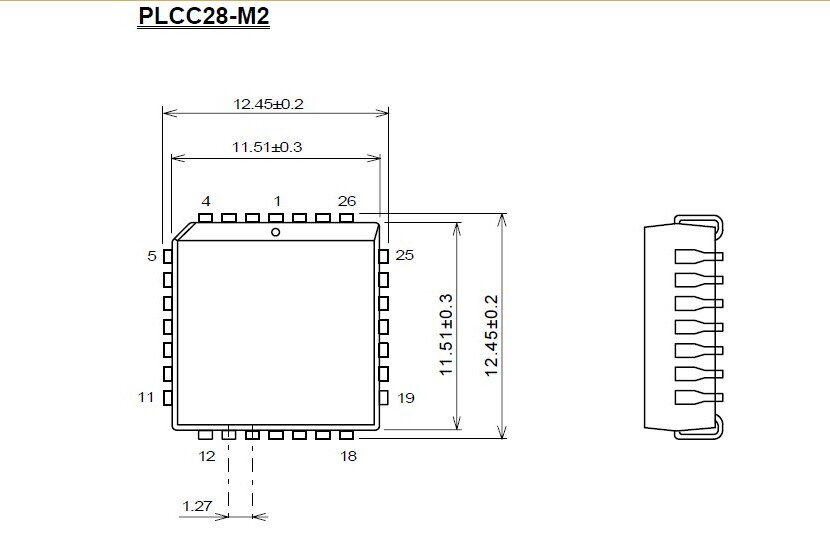

●封裝 (PLCC28)
