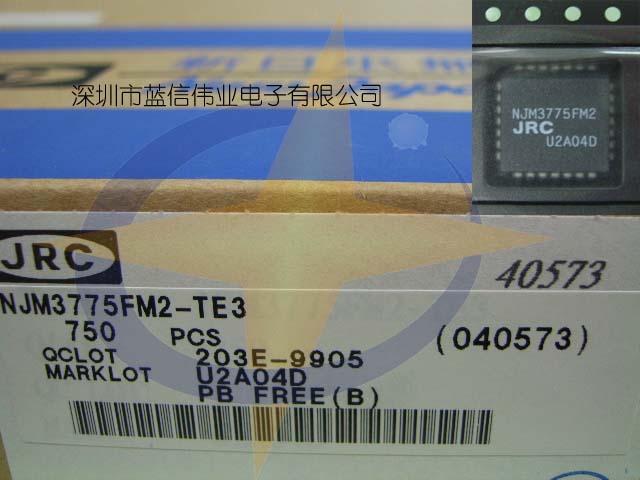

■產品名稱：NJM3775FM2-TE3
■功能名稱：雙步進電動機驅動器
■概要
NJM3775是開關模式（斬波器），帶兩個通道的恒流驅動器: 每個通道分別用于雙相步進電動機的每個線圈。NJM3775還備有一個“禁用”輸入，用于簡化半步進操作。NJM3775包含時鐘振蕩器（兩個驅動器通道公用）、一組比較器和正反器（實現切換控制）和兩個帶保護二極管的輸出H橋。電壓供應需求是：+5V用于邏輯電路，+10到+45V用于電動機。每通道的最大輸出電流為750mA。
■特征
●雙斬波驅動器
●每通道750mA的持續輸出電流
●芯片集成數字濾波器，可免去外部濾波組件

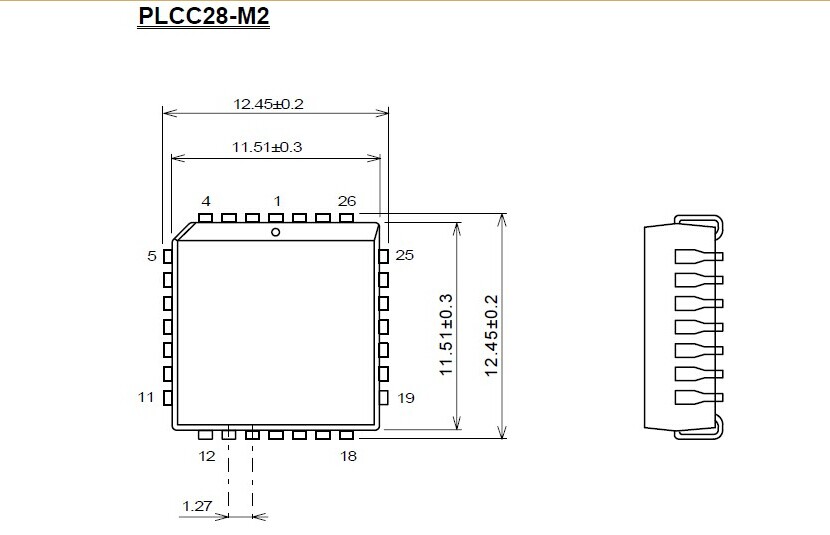

●封裝 PLCC28/SOP24 JEDEC 300mil
