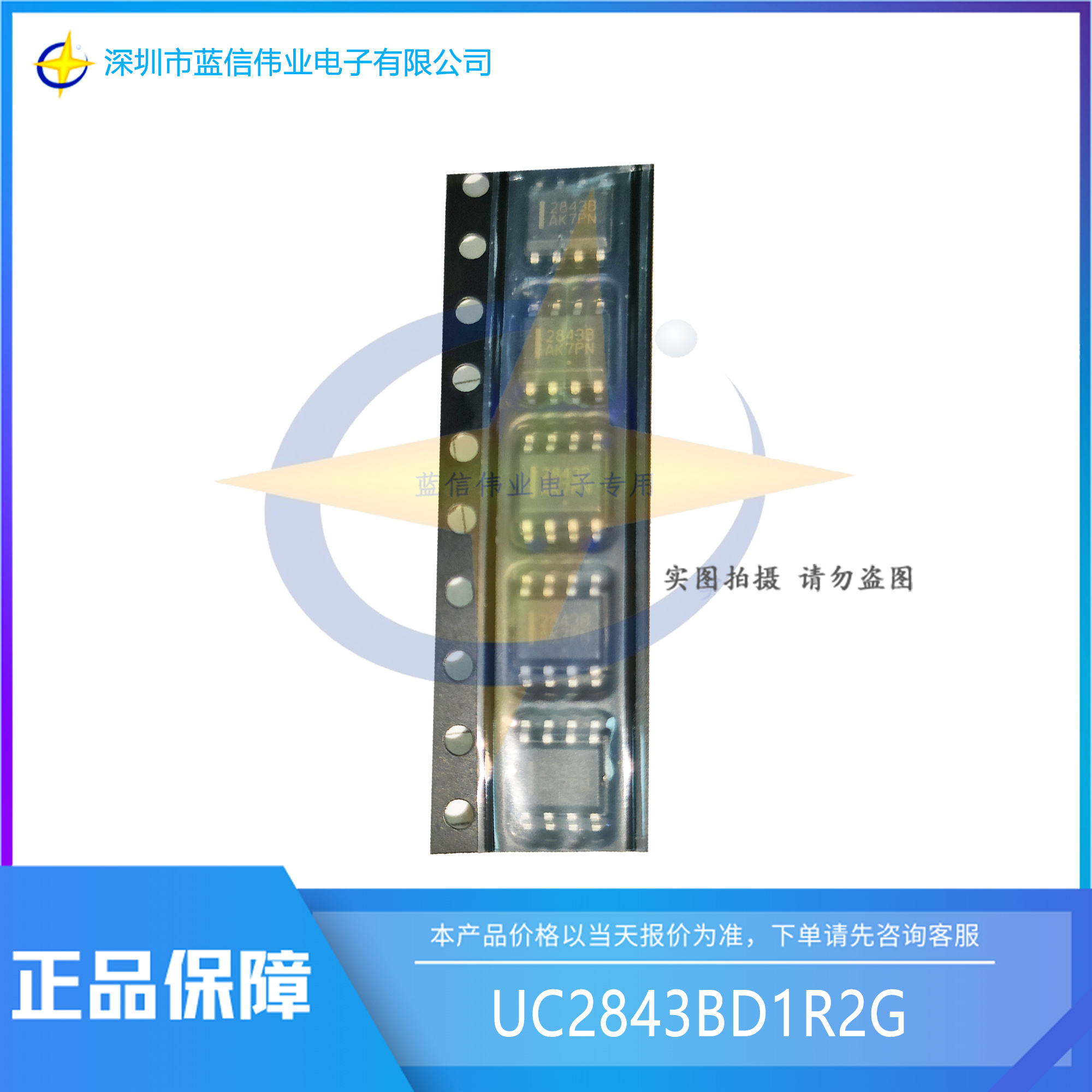

■產品名稱：UC2843BD1R2G
■功能名稱：高性能電流模式 PWM 控制器
■概要:
UC3842B、UC3843B 系列為高性能固定頻率電流模式控制器。此類器件專門針對離線和 DC-DC 轉換器應用而設計，為設計人員提供了外部部件極少的經濟高效方案。這些集成電路具有實現精確占空比控制的微調振蕩器、溫度補償參考、高增益誤差放大器、電流傳感比較器和高電流圖騰柱輸出，適用于驅動功率 MOSFET。此外，還包括了保護功能，其中包含輸入和參考欠壓鎖定且每個都帶有遲滯、逐周期電流限制、可編程輸出停滯時間以及用于單脈沖計量的鎖存。此類器件采用 8 引腳雙列直插和表面貼裝 (SO-8) 塑料封裝以及 14 引腳塑料表面貼裝 (SO-14) 封裝。SO-14 封裝具有用于圖騰柱輸出級的單獨電源和接地引腳。UCX842B 的 UVLO 閾值為 16 V（開）和 10 V（關），非常適用于離線轉換器。UCX843B 專門用于 UVLO 閾值為 8.5 V（開）和 7.6 V（關）的低電壓應用。
■特征：
●用于精確頻率控制的微調振蕩器
●振蕩器頻率保證為250 kHz
●電流模式操作至500 kHz
●自動前饋補償
●用于逐周期電流限制的鎖存PWM
●帶欠壓鎖定的內部微調參考
●高電流圖騰柱輸出
●帶滯后的欠壓鎖定
●低啟動和工作電流
●提供無鉛包裝
