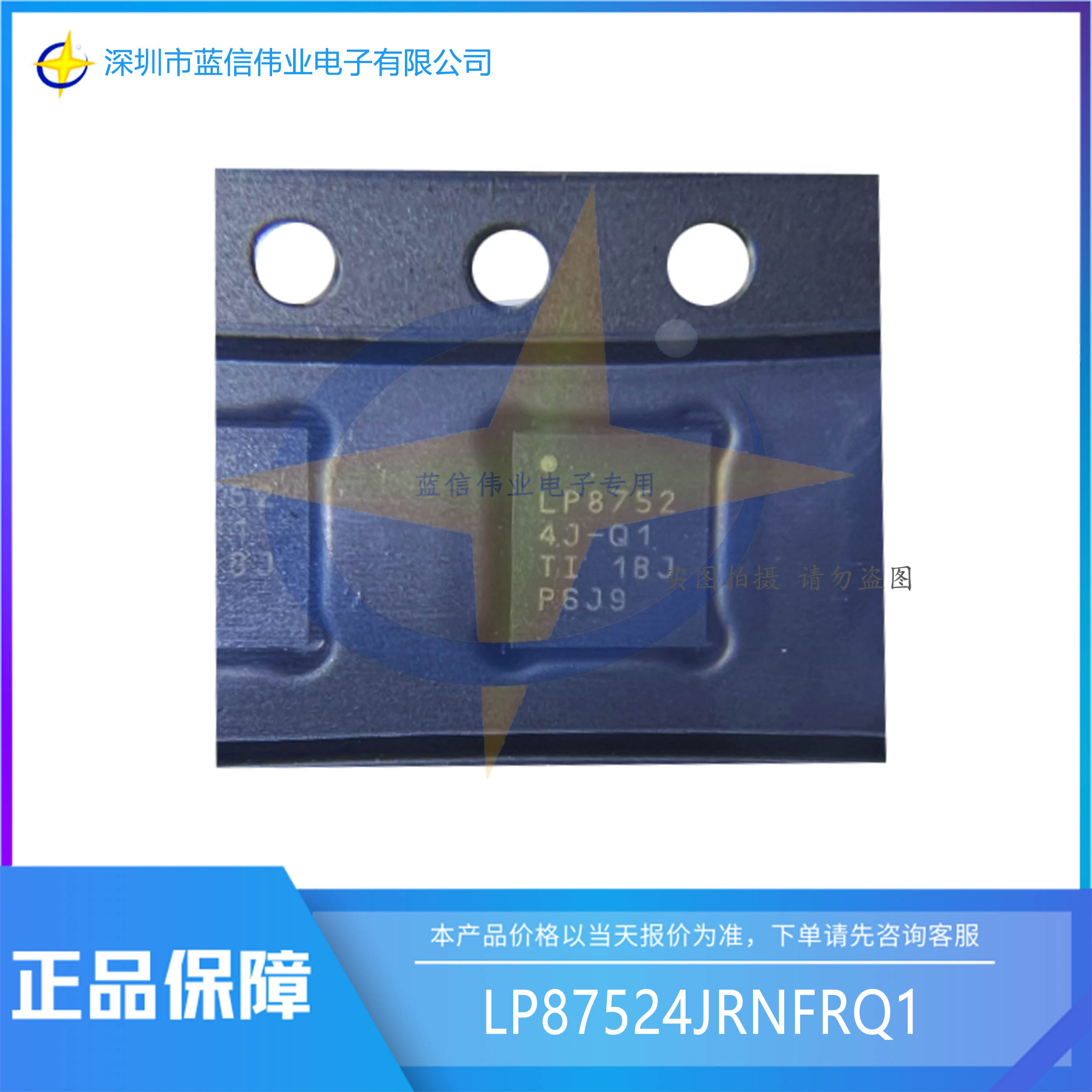

■產品名稱：LP87524JRNFRQ1
■功能名稱：適用于 AWR 和 IWR MMIC 的多相 4MHz、4A/1.0V + 2.5A/1.8V + 1.5A/3.3V + 1.5A/1.2V 降壓轉換器
■概要：
LP87524B/J/P-Q1 專為滿足各種汽車電源應用中最新處理器和平臺的電源管理要求而 設計。該器件包含四個降壓直流/直流轉換器內核，這些內核配置為 4 個單相輸出。該器件由 I2C 兼容串行接口和使能信號進行控制。
自動 PFM/PWM（AUTO 模式）操作可在較寬輸出電流范圍內最大限度地提高效率。LP87524B/J/P-Q1 支持遠程電壓感應，可補償穩壓器輸出與負載點 (POL) 之間的 IR 壓降，從而提高輸出電壓的精度。此外，可以強制開關時鐘進入 PWM 模式以及將其與外部時鐘同步，從而最大限度地降低干擾。
LP87524B/J/P-Q1 器件支持在不添加外部電流感應電阻器的情況下進行負載電流測量。此外，LP87524B/J/P-Q1 還支持與使能信號同步的可編程啟動和關斷延遲與時序。這些序列可能還包括用于控制外部穩壓器、負載開關和處理器復位的 GPIO 信號。在啟動和電壓變化期間，器件會對輸出轉換率進行控制，從而最大限度地減小輸出電壓過沖和浪涌電流。
■特征：
●符合汽車應用 要求
●具有符合 AEC-Q100 標準的下列結果：
●器件溫度 1 級：-40℃ 至 +125℃ 的環境運行溫度范圍
●輸入電壓：2.8V 至 5.5V
●輸出電壓：0.6V 至 3.36V
●四個高效降壓直流/直流轉換器內核：
●總輸出電流高達 10A
●輸出電壓轉換率 3.8mV/µs
●4MHz 開關頻率
●擴頻模式和相位交錯
●可配置通用 I/O (GPIO)
●I2C 兼容接口，支持標準 (100kHz)、快速 (400kHz)、快速+ (1MHz) 和高速 (3.4MHz) 四種模式
●具有可編程屏蔽的中斷功能
●可編程電源正常信號 (PGOOD)
●輸出短路和過載保護
●過熱警告和保護
