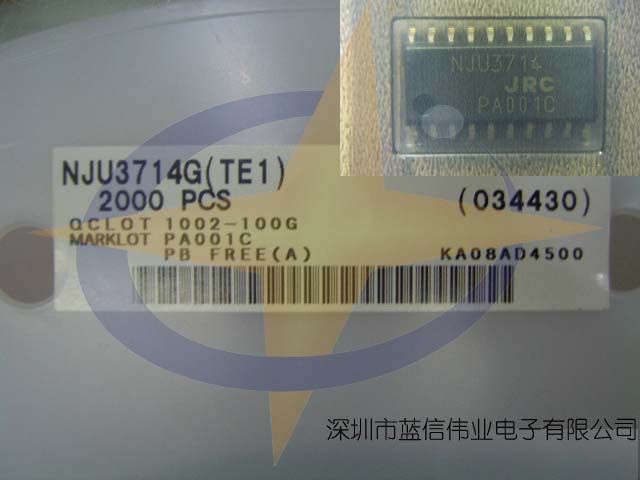

NJU3714是把串行數據轉換為并行數據的12位串并轉換器，特別適用于MPU輸出端口擴展器。由于NJU3714和MPU之間的連接可用4條線路，所以可有效的利用MPU的輸出端口。從DATA端子輸入的串行數據可達到5MHz，輸入的數據通過串行輸入-并行輸出的移位寄存器、并行數據鎖閂電路和輸出驅動器而輸出。此外，NJU3714通過移位寄存器從SO端子輸出串行數據，所以它可用串聯連接方式增加字符串位數。輸入電路是施密特（Schmitt）電路，增強了抗噪聲干擾。輸出電路是高驅動力輸出緩沖器（25mA），可直接驅動LED或其他應用。
■特征
