■產品名稱：NJU7356

■功能名稱：單相DC無刷電動機驅動器IC

■概要

NJU7356是面向小型風扇電動機開發的單相DC無刷電動機驅動器IC，采用CMOS工藝，實現了大電流下的低壓差輸出電壓。內置反饋電阻，采用線性驅動方式，能夠?qū)崿F(xiàn)電動機驅動時的低噪聲化。內置鎖定保護/自動恢復電路（無Ct電容器）、過熱停機電路，滿足大電流化應用要求。采用TVSP8封裝，有助于電動機的小型化、薄型化。適用于小型高輸出風扇電動機應用。

• • ●工作電源電壓 (VDD =2.2 ～ 5.5V)
  • ●低消耗電流 (IDD= 2mA (typ))
  • ●輸出電壓 (VOM=±0.25V @Io=±400mA)
  • ●過熱保護
  • ●鎖定保護/自動恢復 (Ct無電容器)
  • ●ＦG輸出
  • ●霍爾偏置端子
  • ●C-MOS結構
  • ●輸入失調電壓 (±5mV)

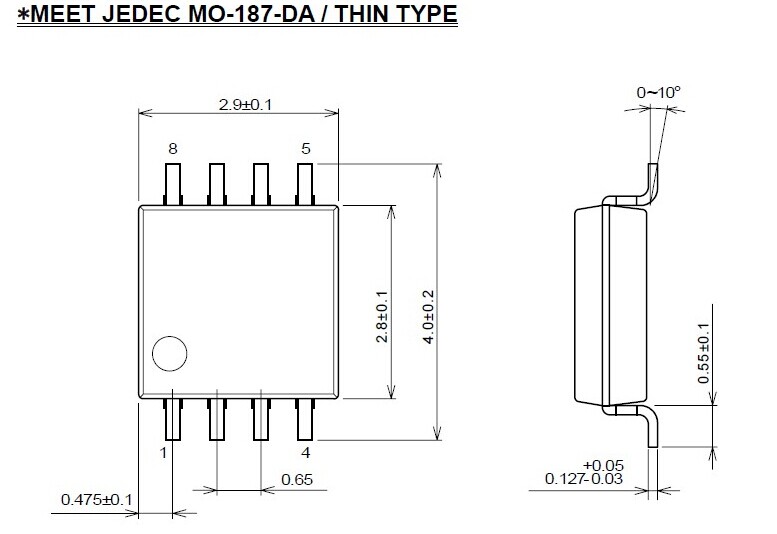

  • ●封裝 (MSOP8(TVSP8)*MEET JEDEC MO-187-DA / THIN TYPE)
