MAX16820ATT 高亮度LED驅動器
-
高亮度LED驅動器
-

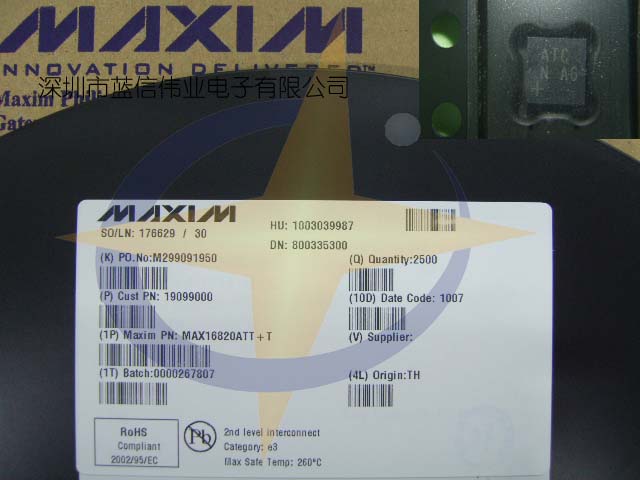

■產品名稱：MAX16820ATT
■功能名稱：高亮度LED驅動器
■概要:
MAX16819/MAX16820是降壓恒流高亮度LED (HB LED)驅動器，為汽車內部/外部照明、建筑和環境照明、LED燈泡如MR16和其他LED照明應用提供具有成本效益的解決方案。
MAX16819/MAX16820工作于4.5V至28V輸入電壓范圍，并且有一個5V/10mA片上穩壓器。輸出電流由高邊電流檢測電阻調節，專用PWM輸入(DIM)可實現寬范圍的脈沖式亮度調節。
MAX16819/MAX16820非常適合需要寬輸入電壓范圍的應用。高邊電流檢測和內置電流設置電路可使外部元件的數量最少，并可提供±5%精度的LED電流。在負載切換和PWM亮度調節過程中，滯回控制算法保證了優異的輸入電源抑制和快速響應。MAX16819具有30%的電感紋波電流，而MAX16820具有10%的紋波電流。這些器件可工作于高達2MHz的開關頻率，從而允許使用小型元件。
MAX16819/MAX16820可工作于-40°C至+125°C汽車級溫度范圍，可提供3mm x 3mm x 0.8mm，6引腳TDFN封裝。
■特征：
-
-
●高邊電流檢測
-
●專用亮度調節控制輸入
-
●20kHz最高亮度調節頻率
-
●滯回控制：無需補償
-
●開關頻率高達2MHz
-
●LED電流精度：±5%
-
●可調恒定LED電流
-
●輸入電壓范圍為4.5V至28V
-
●輸出功率超過25W
-
●5V，10mA片上穩壓器
-
●-40°C至+125°C工作溫度范圍
-
●建筑、工業及環境照明
-
●平面顯示器
-
●指示燈和緊急事件燈
-
-
-
